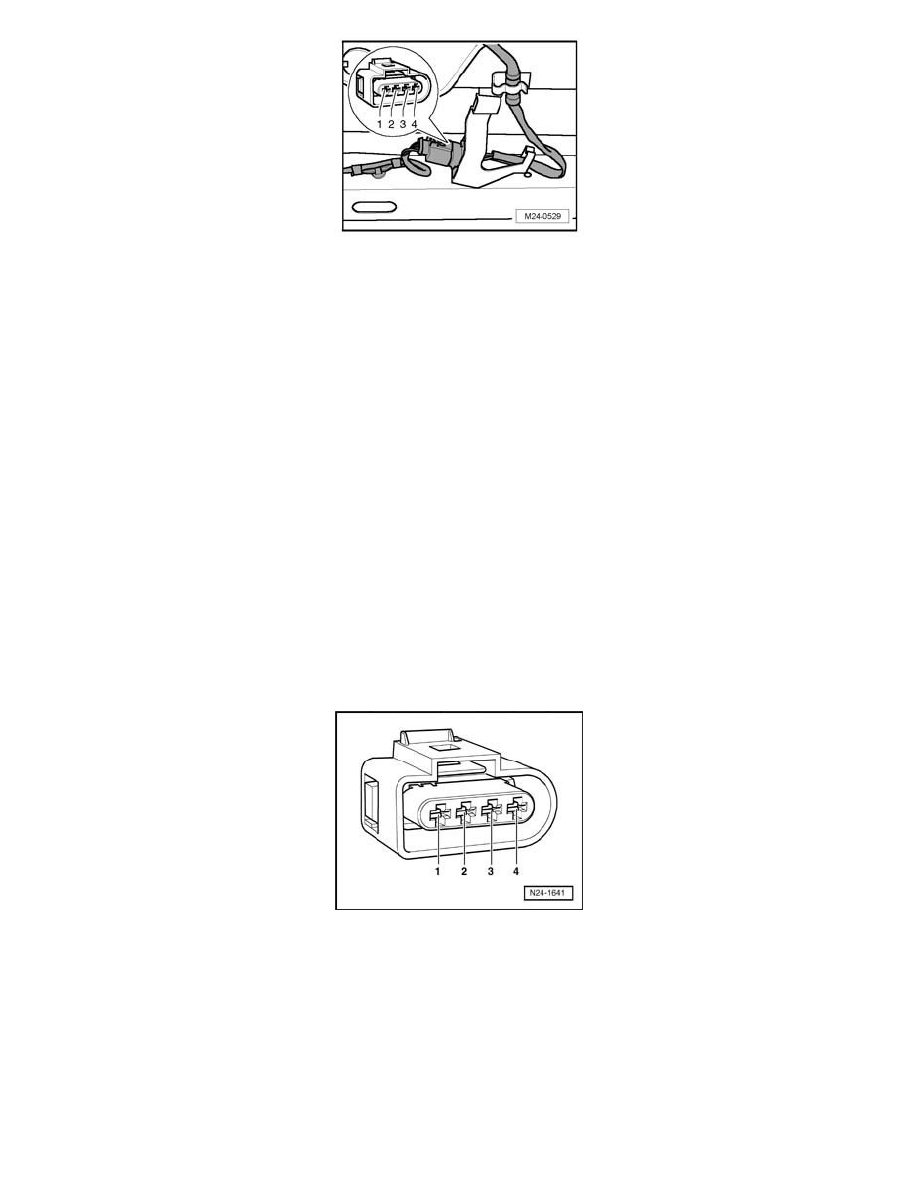

Using a multimeter, check the Oxygen Sensor (O2S) 2 Behind Three Way Catalytic Converter (TWC) G131 electrical harness connector terminal
1 to ground (GND) for voltage.

-

Crank the engine.

Specified value: Battery voltage.

-

Switch the engine off.

If the specification was not obtained:

-

Check the Oxygen Sensor (O2S) 2 Behind Three Way Catalytic Converter (TWC) G131 electrical harness connector terminal 1 to the Motronic
Engine Control Module (ECM) Power Supply Relay J271 socket 2/87 for an open circuit, a short circuit to each other, Battery (+), or Ground
(GND).

-

Check the electrical harness connector for damage, corrosion, loose or broken terminals.

-

If necessary, repair the faulty wiring connection. If the specification was obtained:

Checking Ground (GND) activation

If the specified value was not obtained:

If the manufacturers test box is being used. Perform the following step.

-

Install the test box.

If the manufacturers test box is not being used. Perform the following step.

-

Remove the Engine Control Module (ECM) J623.

-

Using a multimeter, check the Oxygen Sensor (O2S) 2 Behind Three Way Catalytic Converter (TWC) G131 electrical harness connector to the
Engine Control Module (ECM) J623 electrical harness connector T121 for resistance.

Oxygen Sensor (O2S) 2 Behind

Engine Control Module (ECM)

Three Way Catalytic Converter

J623 electrical connector T121

(TWC) G131 electrical harness

terminal or test box socket

connector terminal
2

6

Specified value: 1.5 ohms max.

If the specification was not obtained:

-

Check the wiring for an open circuit, a short circuit to each other, Battery (+), or Ground (GND).
