Air Injection Pump: Testing and Inspection

Secondary Air Injection Pump Motor V101, Checking

Special tools, testers and auxiliary items required

Multimeter.

-

Wiring diagram.

Test requirements

-

The Secondary Air Injection (AIR) Pump Relay J299 fuses OK.

-

The Power Supply Relay (terminal 30, B+) J317 fuse OK.

-

Battery voltage at least 12.5 V.

-

All electrical consumers switched off (radiator fan must NOT run during test).

-

A/C switched off.

-

The ignition switched off.

Test procedure

-

Perform a preliminary check to verify the customers complaint.  See: Computers and Control Systems/Testing and Inspection/Scan Tool Testing
and Procedures/Preliminary Check

Start diagnosis

-

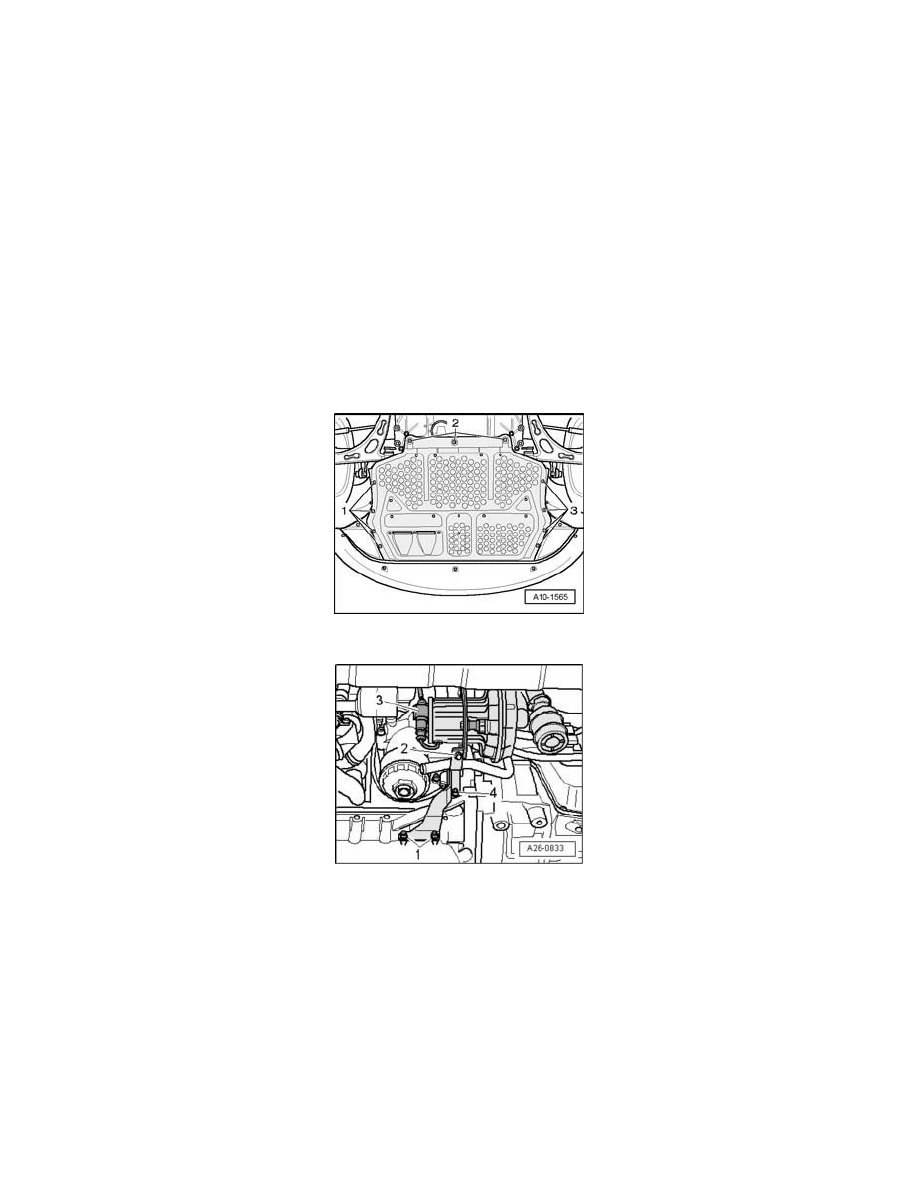

Remove the center noise insulation fasteners - 1, 2, 3 - and the center noise insulation panel.

-

Disconnect the Secondary Air Injection (AIR) Pump Motor V101 electrical harness connector - 3 -.

Checking voltage

-

Start engine momentarily.
