If the manufacturers test box is not being used. Perform the following step.

-

Remove the Engine Control Module (ECM) J623.

-

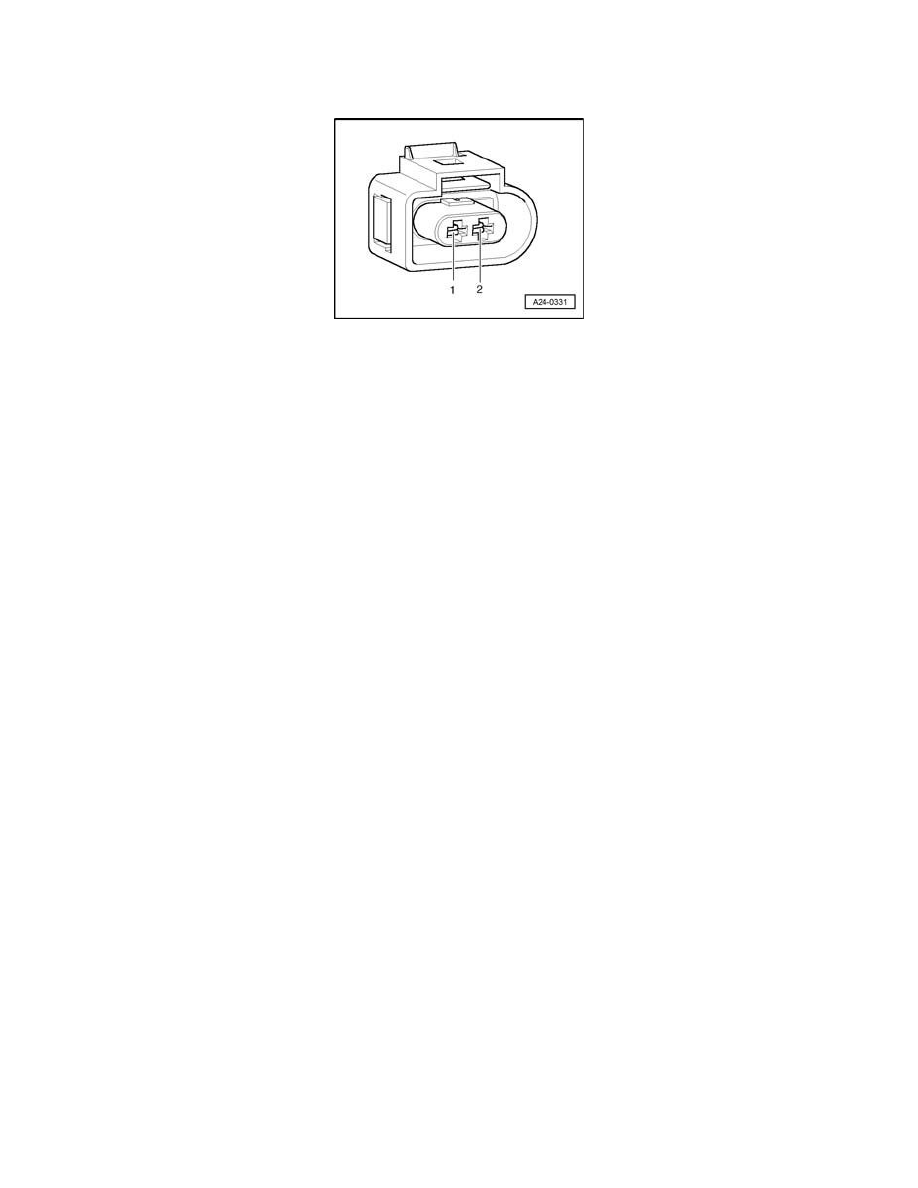

Using a Multimeter, check the Evaporative Emission (EVAP) Canister Purge Regulator Valve N80 electrical connector terminal 2 to the Engine
Control Module (ECM) J623 electrical harness connector T121 terminal 64 for resistance.

Evaporative Emission (EVAP)

Engine Control Module (ECM)

Canister Purge Regulator

J623 Electrical harness

Valve N80 Electrical harness

connector terminal or

connector terminal

test box socket

2

64

Specified value: 1.5 ohms.

If the specification was not obtained:

-

Check the wiring for an open circuit, a short circuit to Battery positive (+) or to Ground (GND).

-

Check the electrical harness connector for damage, corrosion, loose or broken terminals.

-

If necessary, repair the wiring connection.

If the specification was obtained:

-

Erase the DTC memory.  See: Computers and Control Systems/Testing and Inspection/Scan Tool Testing and Procedures/Diagnostic Mode 04 -
Erase DTC Memory

-

Perform a road test to verify repair.

If the DTC does not return:

Repair complete, Generate readiness code.  See: Computers and Control Systems/Testing and Inspection/Monitors, Trips, Drive Cycles and Readiness
Codes

-

End diagnosis.

If the DTC returns and no malfunction is found in the wiring and voltage supply was OK:

-

Replace the Engine Control Module (ECM) J623.

-

Assembly is performed in the reverse of the removal.

Final procedures

After repair work, the following work steps must be performed in the following sequence:

1. Check the DTC memory.  See: Computers and Control Systems/Testing and Inspection/Scan Tool Testing and Procedures/Diagnostic Mode 03 -

Read DTC Memory

2. If necessary, erase the DTC memory.  See: Computers and Control Systems/Testing and Inspection/Scan Tool Testing and Procedures/Diagnostic

Mode 04 - Erase DTC Memory

3. If the DTC memory was erased, generate readiness code  See: Computers and Control Systems/Testing and Inspection/Monitors, Trips, Drive

Cycles and Readiness Codes

End of diagnosis
