If the specified value was not obtained:

-

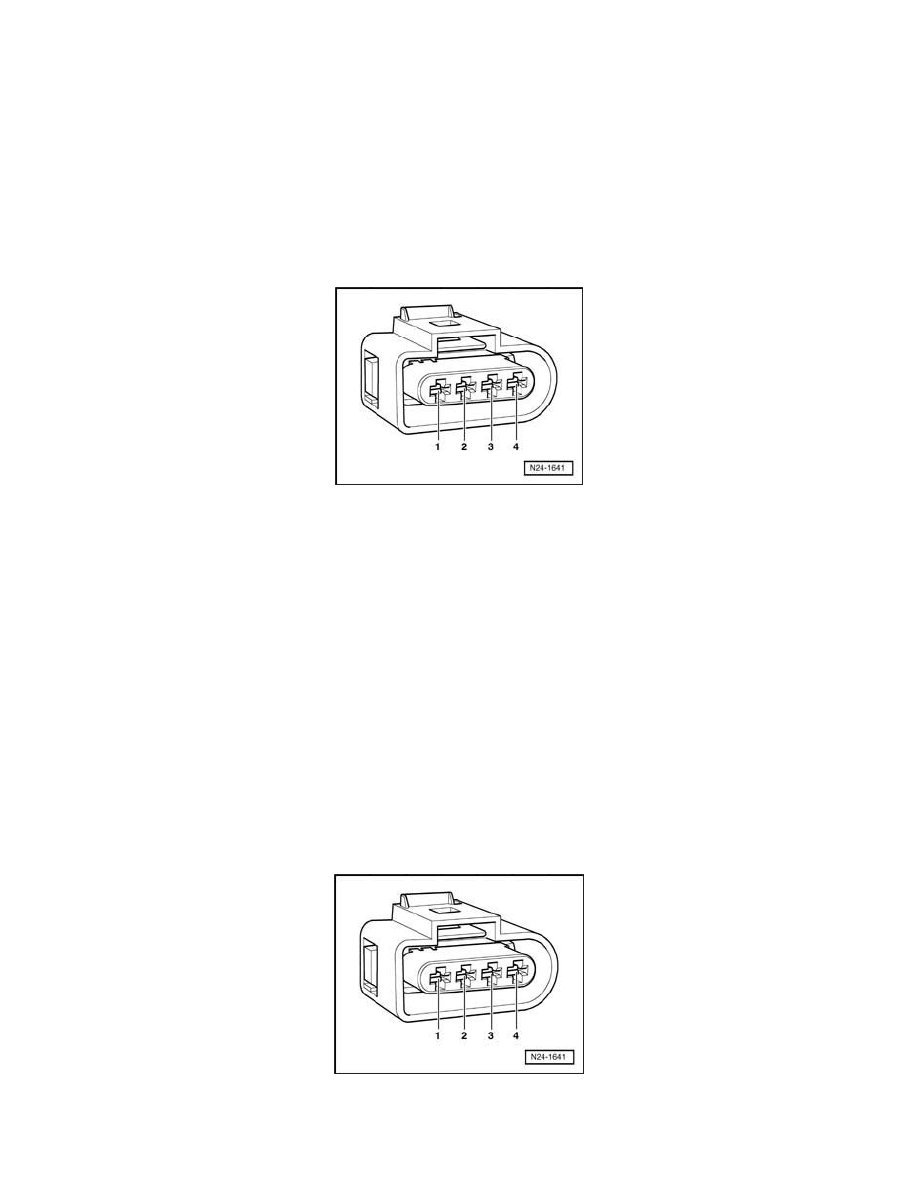

Check the Ignition Coil electrical harness connector terminal 1 to the Power Supply Relay (terminal 30, B+) J317 terminal 87 for an open circuit,
short circuit to Battery (+) or Ground (GND).

-

Check the wiring connection for damage, corrosion, loose or broken terminals.

-

If necessary, repair the faulty wiring connection.

If the specified values were obtained:

Checking activation

CAUTION:  Do not touch the Ignition Coils connecting parts or adapter cables during the following test.

-

Disable the power supply to the Fuel Injectors by removing Fuse SB6 (on fuse panel B) from the fuse holder.

-

Using a diode test lamp, check the Ignition Coil electrical harness connector terminals 2 to 3 for voltage.

-

Operate the starter.

The LED should flicker.

-

Switch the ignition off.

If the LED flickers and the voltage was OK:

-

Replace the faulty Ignition Coil.

If the LED does not flicker:

Checking wiring

If the manufacturers test box is being used. Perform the following step.

-

Install the test box.

If the manufacturers test box is not being used. Perform the following step.

-

Remove the Engine Control Module (ECM) J623.

-

Using a Multimeter, Check the Ignition Coil electrical harness connector to the Engine Control Module (ECM) J623 electrical harness connector
T121 for resistance.
