If the DTC returns and no malfunction is found in the wiring and the voltage supply was OK:

-

Replace the Engine Control Module (ECM) J623.

-

Assembly is performed in the reverse of the removal.

Final procedures

After repair work, the following work steps must be performed in the following sequence:

1. Check the DTC memory.  See: Computers and Control Systems/Testing and Inspection/Scan Tool Testing and Procedures/Diagnostic Mode 03 -

Read DTC Memory

2. If necessary, erase the DTC memory.  See: Computers and Control Systems/Testing and Inspection/Scan Tool Testing and Procedures/Diagnostic

Mode 04 - Erase DTC Memory

3. If the DTC memory was erased, generate readiness code.  See: Computers and Control Systems/Testing and Inspection/Monitors, Trips, Drive

Cycles and Readiness Codes

End of diagnosis

Oxygen Sensor Heater Z29, Checking

Oxygen Sensor Heater Z29, Checking

NOTE:

-

Oxygen Sensor (O2S) 1 (behind Three Way Catalytic Converter (TWC)) Heater Z29 is part of Oxygen Sensor (O2S) Behind Three Way Catalytic
Converter (TWC) G130 and cannot be serviced separately.

-

Vehicle must be raised before electrical harness connector for the Oxygen Sensor (O2S) Behind Three Way Catalytic Converter (TWC) G130 is
accessible.

-

When servicing terminals in harness connector of Oxygen Sensor (O2S) Behind Three Way Catalytic Converter (TWC) G130, use only
gold-plated terminals.

Special tools, testers and auxiliary items required

-

Multimeter.

-

Wiring diagram.

Test requirements

-

FuseSB12OK.

-

Battery voltage at least 12.5 volts.

-

All electrical consumers such as, lights and rear window defroster, switched off.

-

Vehicles with automatic transmission, shift selector lever into position "P" or "N".

-

A/C switched off.

-

Ground (GND) connections between engine/transmission/chassis OK.

-

Ignition switched off.

Test procedure

-

Perform a preliminary check to verify the customers complaint.  See: Computers and Control Systems/Testing and Inspection/Scan Tool Testing
and Procedures/Preliminary Check

Start diagnosis

-

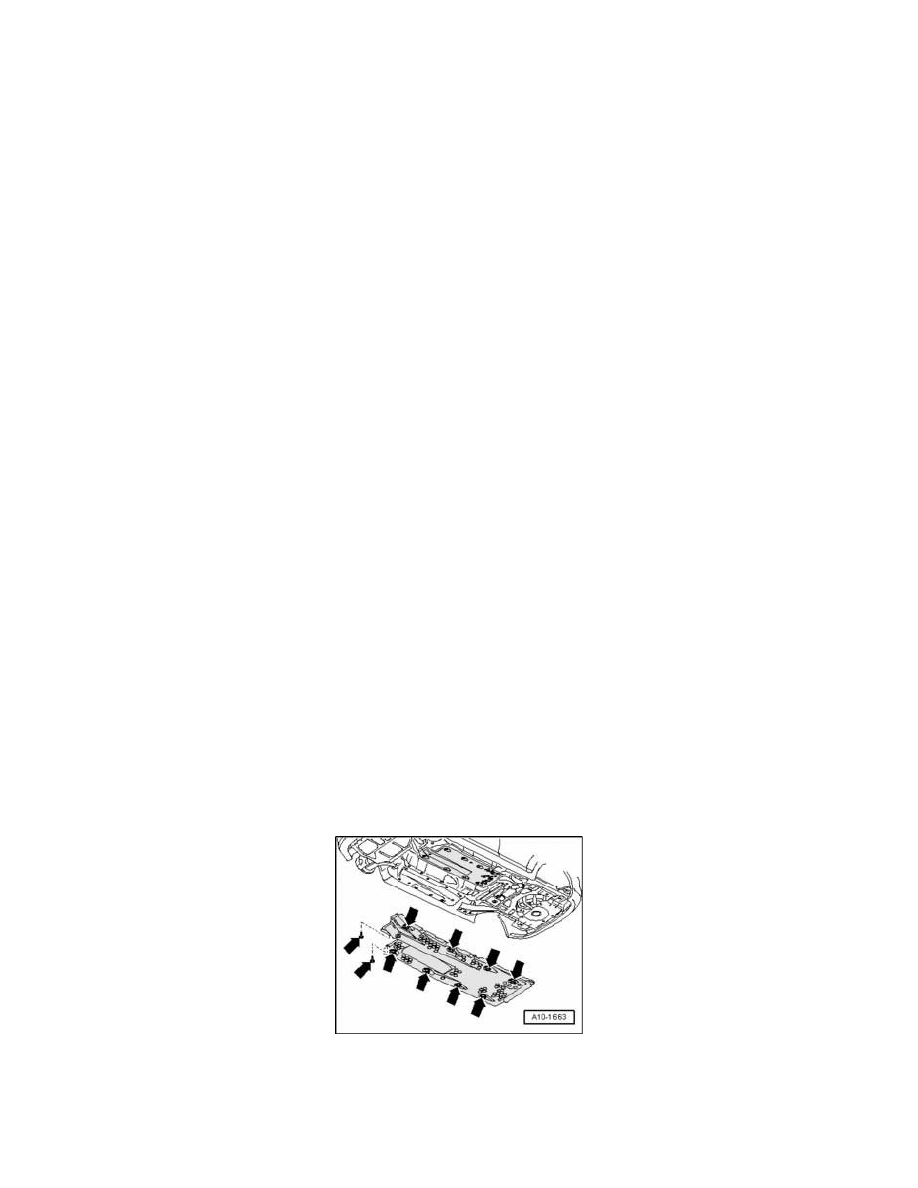

Remove the right vehicle floor cover - arrows -.
