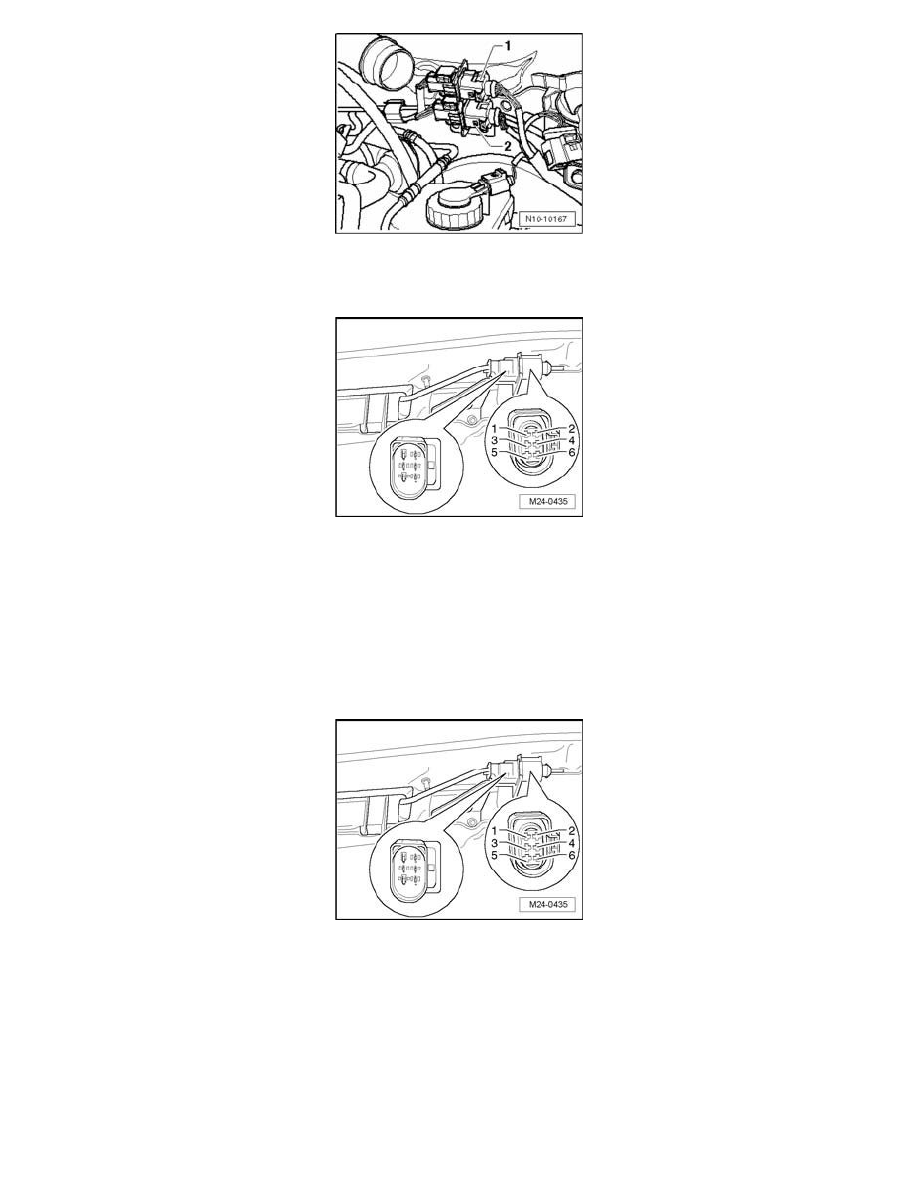

Disconnect the Heated Oxygen Sensor (HO2S) 2 G108 electrical harness connector - 1 -.

Checking internal resistance

-

Using a multimeter, check the Heated Oxygen Sensor (HO2S) 2 G108 terminals 3 to 4 for resistance.

Specified value: 2.5 to 10.0 ohms (at approx. 20 degrees C)

If the specification was not obtained:

-

Replace the Heated Oxygen Sensor (HO2S) 2 G108.

If the specification was obtained:

Checking voltage supply

-

Using a multimeter, check the Heated Oxygen Sensor (HO2S) G39 electrical harness connector terminal 4 to ground (GND) for voltage.

-

Crank the engine.

Specified value: Battery voltage.

-

Switch the engine off.

If the specification was not obtained:

-

Check the Heated Oxygen Sensor (HO2S) 2 G108 electrical harness connector terminal 4 to the Motronic Engine Control Module (ECM) Power
Supply Relay J271 socket 2/87 for an open circuit, a short circuit to each other, Battery (+), or Ground (GND).

-

Check the electrical harness connector for damage, corrosion, loose or broken terminals.

-

If necessary, repair the faulty wiring connection.
