Clockspring Assembly / Spiral Cable: Service and Repair
Airbag Spiral Spring/Return Spring With Slip Ring

Airbag Spiral Spring/Return Spring With Slip Ring

CAUTION:  The removal and installation of individual steering column switch components must be done in the specified sequence.

Removing

NOTE:  When removing, the spiral spring must not be twisted out of the center position and wheels must be in the "straight ahead position".

-

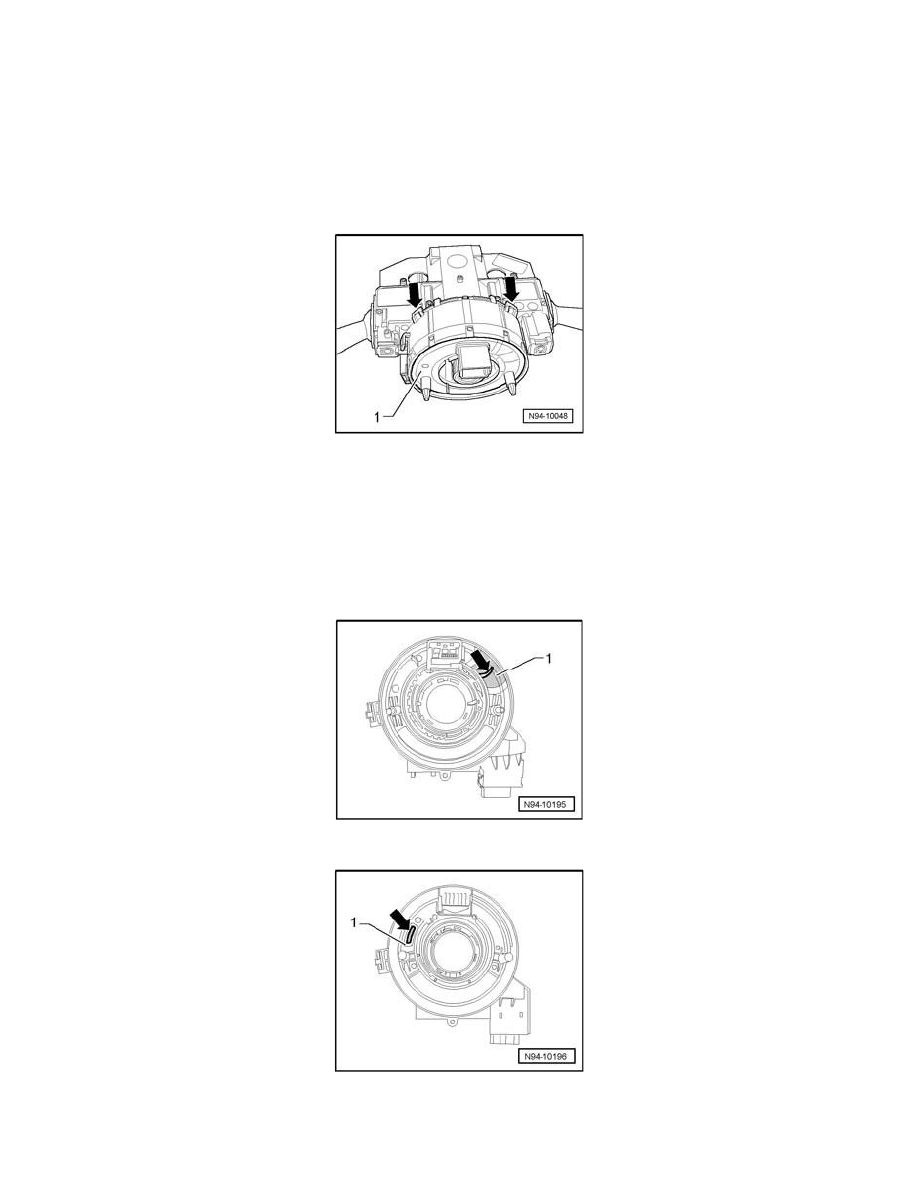

Lift straps - arrows - slightly at spiral spring - 1 - and remove spiral spring toward rear from steering column and steering column switches.

Installing

Install in reverse order of removal, noting the following:

NOTE:  When installing spiral spring, spiral spring must be in center position and wheels must be in the "straight ahead position".

The following depicts center position of spiral spring, which is dependent on the manufacturer:

-

The color marked (black square) band - arrow - must be located in viewing window - 1 -.

-

The color marked (yellow) band - arrow - must be located in viewing window - 1 -.

NOTE:  If a new Steering Angle Sensor G85 is installed, then the work procedure "Basic Setting" must be performed.
