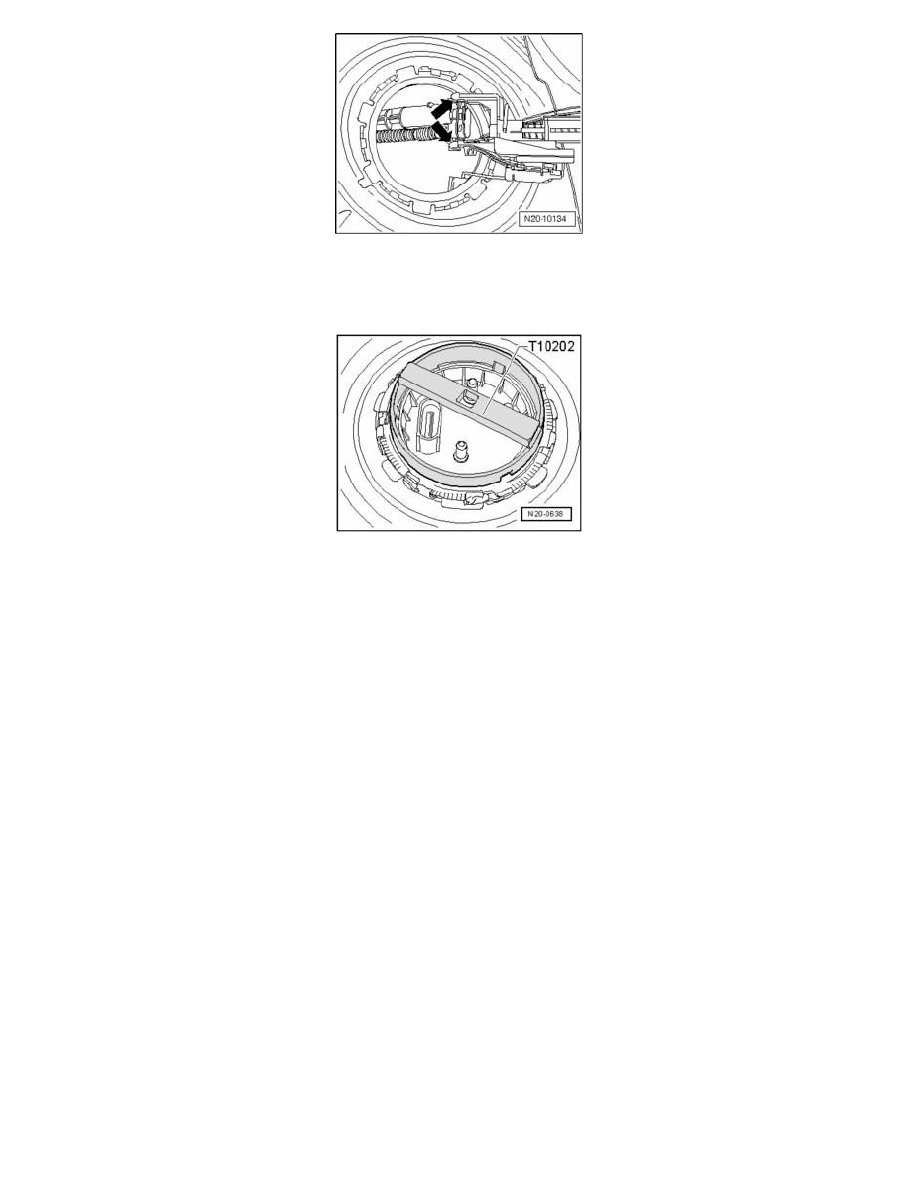

Connect suction jet pump to sensor at inside of fuel tank. The catches must engage.

-

Insert the new, dry flange seal into the fuel tank opening and only coat the inner side with fuel.

-

Note the fuel level sensor 2 G169 installation location.

-

Check sealing ring for correct positioning.

-

Tighten locking ring with wrench T10202. Tightening specification: 110 Nm.

-

Connect connector.

-

Install cover.

-

Install seat bench.
