Volkswagen Workshop Service and Repair Manuals

Starter Motor: Service and Repair

Starter (CBRA)

CAUTION:  When disconnecting and connecting battery, the procedure must be followed as described in the Repair Information

Special tools, testers and auxiliary items required

-

Torque Wrench V.A.G 1331

-

Torque Wrench V.A.G 1332

-

Spring-type clip pliers VAS 5024

Removing

-

Disconnect battery

-

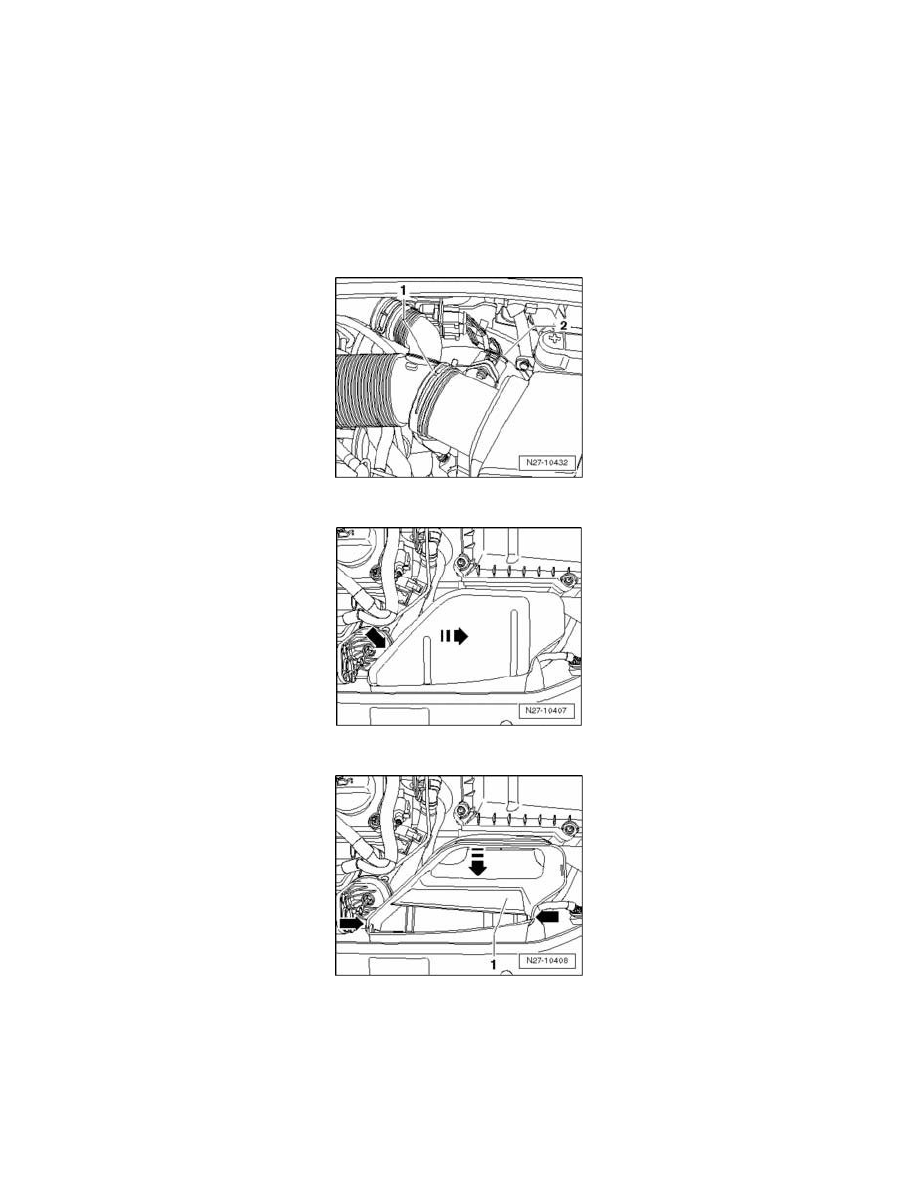

Loosen spring-type clamps - 1 - using Spring Type Clip Pliers VAS5024a VAS 5024 A and disconnect harness connector - 2 -.

-

Disengage retaining lug - arrow - and remove cover in - direction of arrow -.

-

Release retaining tabs - arrows - and remove air duct - 1 - forward in - direction of arrow - from bracket.
