Remove wheel bearing housing.

Installing

Installation is in reverse order of removal, with special attention to the following:

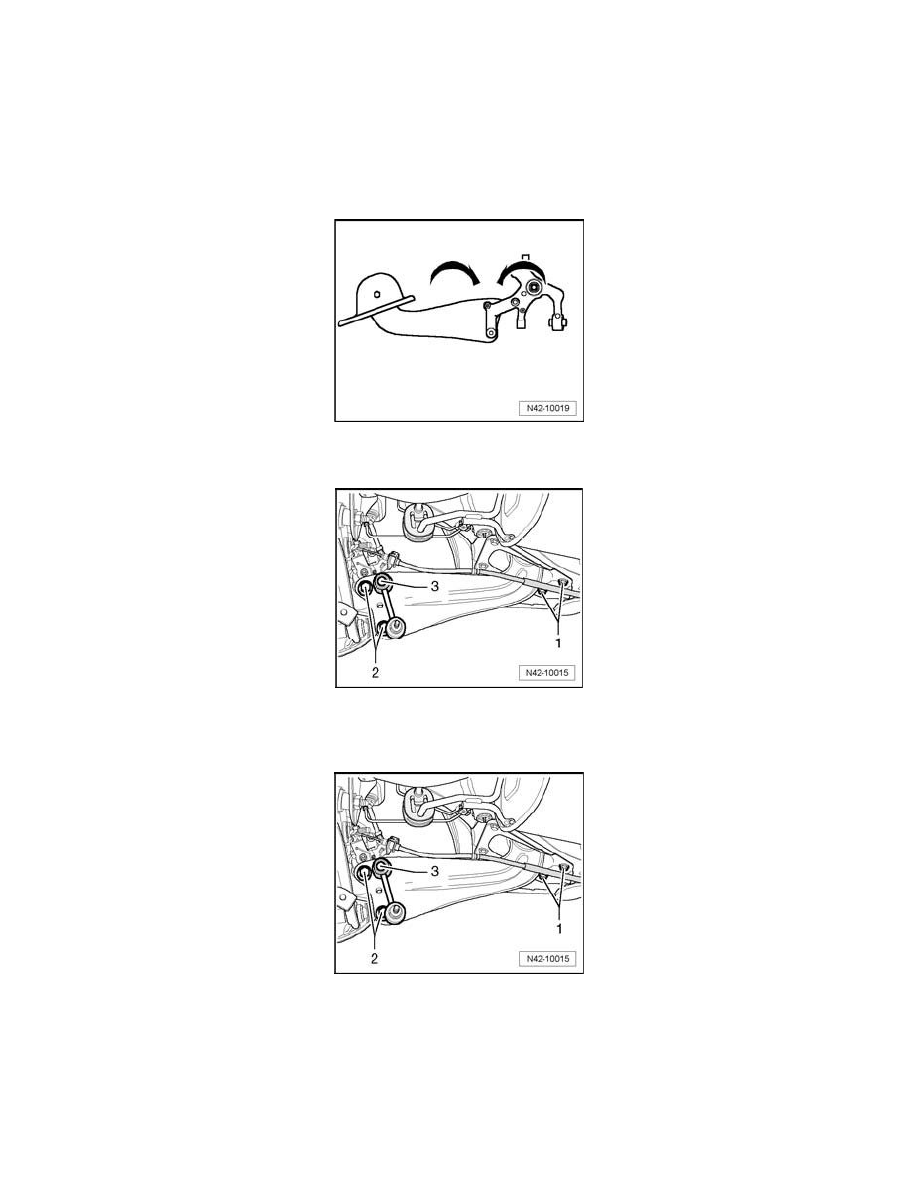

Only tighten bolts for longitudinal control arm/wheel bearing housing if all other components (especially spring and shock absorber) of appropriate
suspension are already installed. To tighten, suspension must be unladen. Only then will longitudinal control arm and wheel bearing housing move to
required position -arrows-.

-

Install coil spring.

Position: Longitudinal control arm/wheel bearing housing bolts

The sequence of the following work steps must absolutely be observed!

-

Place trailing arm on wheel bearing housing with bolts -2- but do not tighten yet.

-

Install coupling rod -3- in longitudinal control arm, do not tighten nut.

-

Lower suspension back using engine/transmission jack V.A.G 1383 A and remove wheel hub support T10149 from wheel hub.

-

Tighten bolts -2- for trailing link to tightening torque, make sure components are in the required position when doing this.
