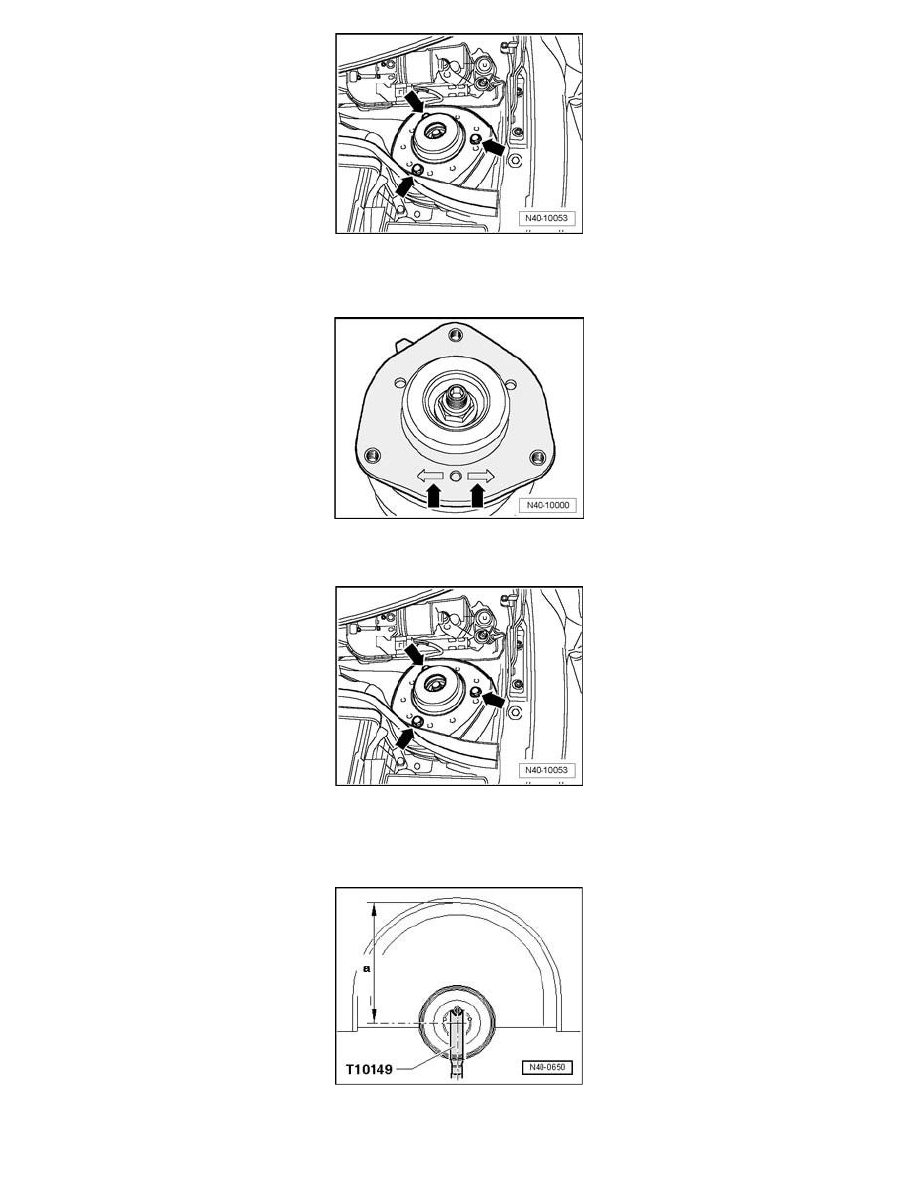

Remove hex bolts -arrows- for upper strut mounting and remove suspension strut.

Installing

Installation position of spring retainer

-

Insert suspension strut, one of the two markings -arrows- must point in direction of travel when doing this.

Tighten hex bolts -arrows- for upper strut mount.

-

Install plenum chamber cover.

-

Install wiper arms.

-

Secure engine/transmission jack V.A.G 1383 A with wheel hub support T10149 to wheel hub using a wheel bolt.
