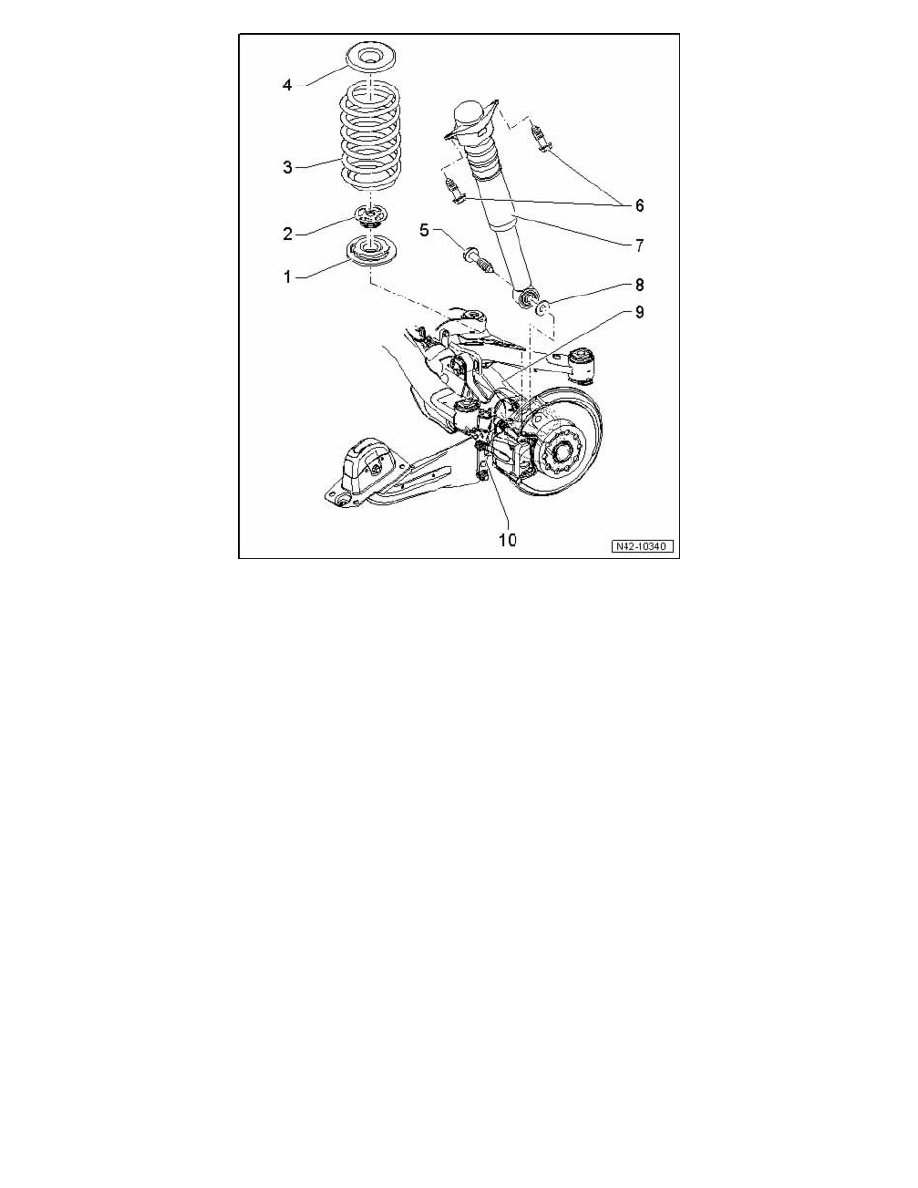

1 - Lower spring support

^

Spring end rotated up to stop

2 - Assembly aid

^

Must not be used after removal

3 - Coil spring

^

Note different suspension versions

4 - Upper spring support
5 - Bolt

^

M14 x 1.5 x 70

^

180 Nm

6 - Bolt

^

M10 x 35

^

50 Nm plus an additional 45° turn

^

Always replace after removal

7 - Shock Absorbers

^

Note different suspension versions

8 - Washer
9 - Lower transverse link
10 - Wheel Bearing Housing
