Seals and Gaskets: Service and Repair
Right Flange Shaft Seal

Right Flange Shaft Seal (All Wheel Drive) - 02E, 6 Speed DSG A/T AWD

Special tools, testers and auxiliary items required

^

Puller T10037

^

Thrust piece T10049

^

Torque wrench V.A.G 1331

^

Torque wrench V.A.G 1332

^

Socket insert V.A.G 1669 or socket insert T10107

Removing

^

Transmission is installed.

CAUTION! Follow these instructions exactly to avoid damaging flange shaft polygon bearing.

-

Remove drive axle.

-

Place appropriate receptacle underneath transmission.

-

Remove right flange shaft screw with socket insert V.A.G 1669 or socket insert T10107.

-

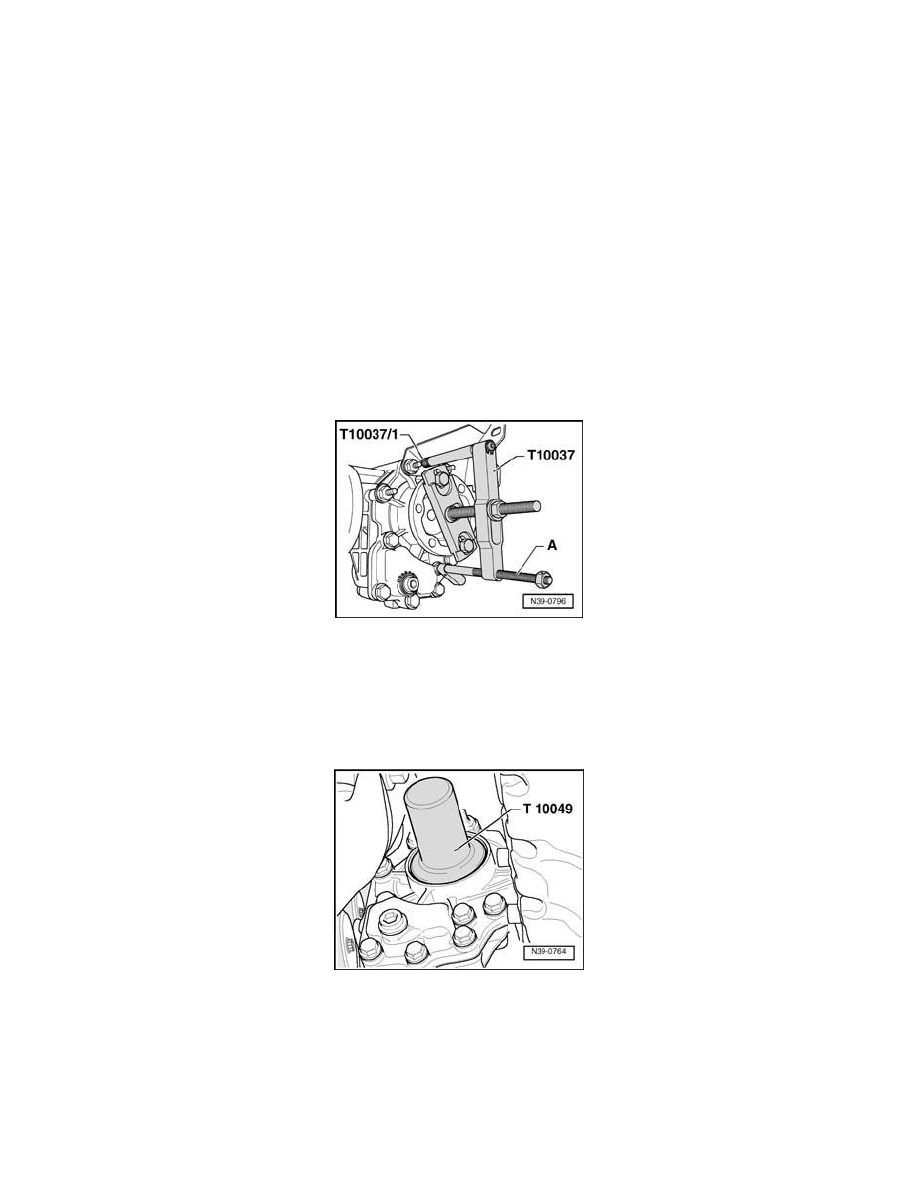

Screw extractor T10037 onto right flanged shaft.

-

Align extractor parallel to flange using knurled nut T10037/1 and lower support -A-.

-

Pull out flanged shaft.

-

Pry out the sealing ring.

Installing

-

Fill area between sealing lip and dust lip halfway with sealing grease G 052 128.

-

Drive new seal in as far as the stop; be sure not to distort seal.

-

Carefully rotate flange shaft while driving on.

-

Fasten flange shaft with countersunk screw and tighten to 30 Nm.

-

Install drive axle.

-

Install drive axle shield on bevel box.

-

Check oil level in bevel box.

-

Install noise insulation, if equipped.

Tightening Specifications
