Transmission Mount: Service and Repair

Transmission to Engine Tightening Specifications and Subframe Mount Information - 02E, 6 Speed DSG A/T AWD

Threaded connections that cannot be allocated directly to the transmission are found in the corresponding assembly groups.

Example

Subframe: The subframe is a part of the chassis.

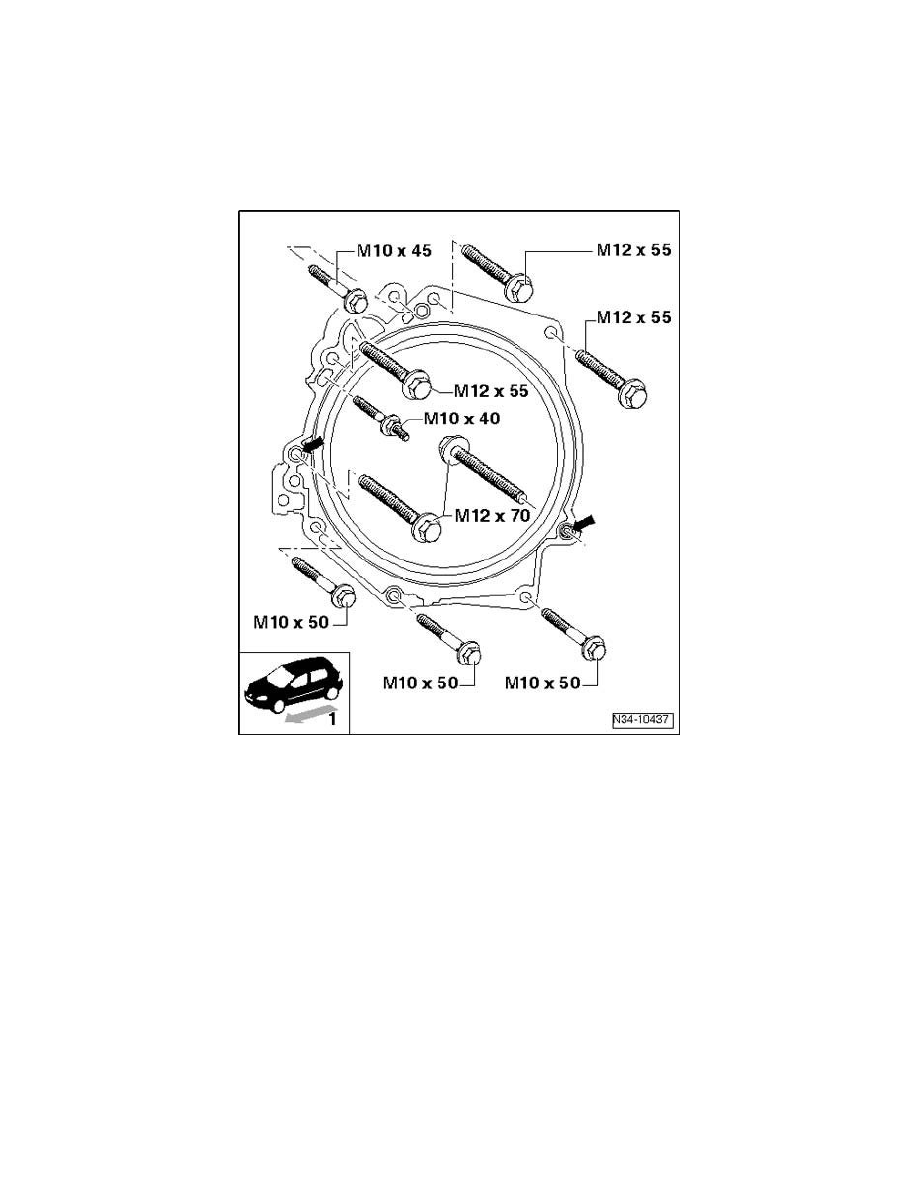

Tightening Specifications

M12 - Bolts

^

80 Nm

^

If the insert tool 18 mm T10179 is used: 65 Nm

M10 - Bolts

^

40 Nm

2x - Arrows

^

Points to alignment sleeves

^

Do not grease

-

Replace all left mount bolts

-

First, install all new bolts by hand.
