Drive/Propeller Shaft: Procedures

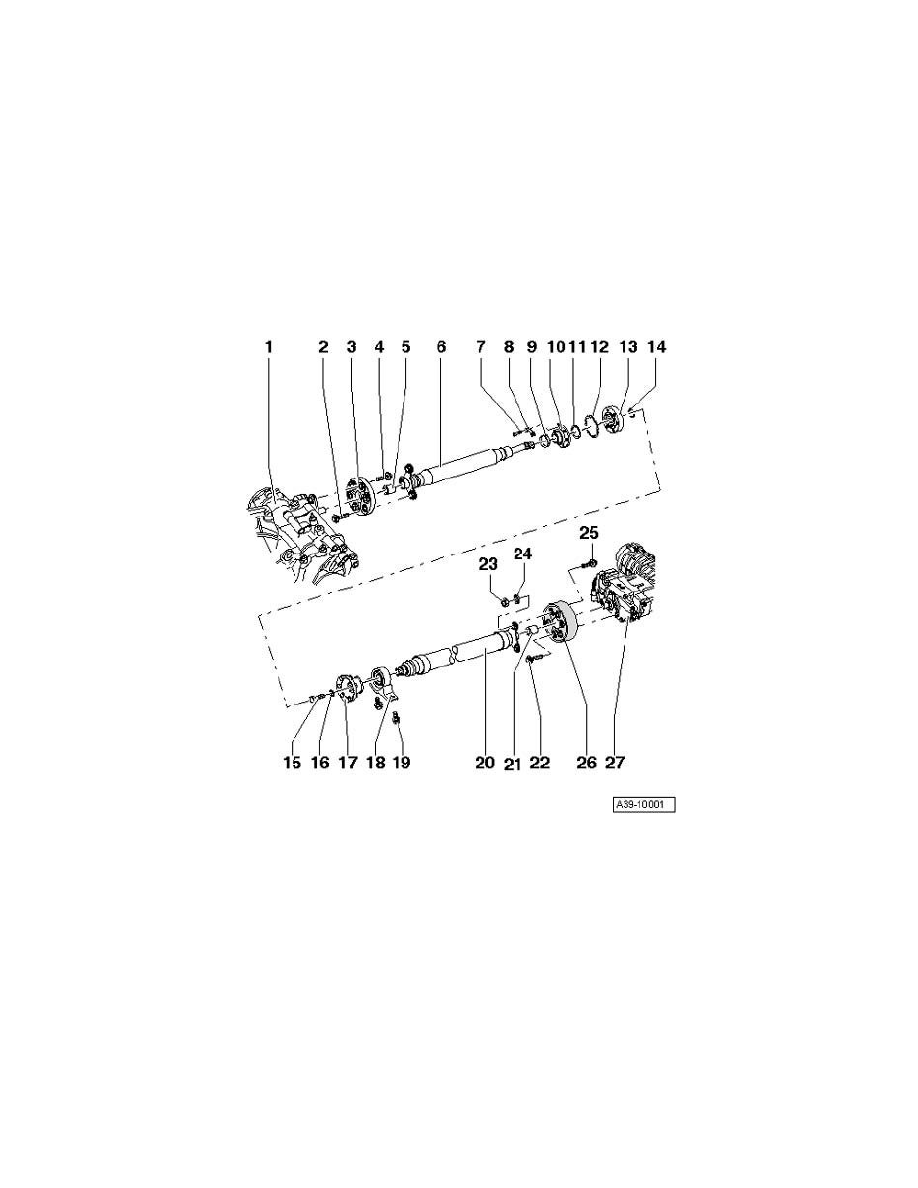

Driveshaft Assembly Overview

Driveshaft Assembly Overview

Note:

^

In order to achieve the quietest possible running, the entire driveshaft was balanced during manufacture. It is not possible to balance the entire
driveshaft or the individual driveshaft tubes with workshop equipment. Therefore, the entire driveshaft must always be replaced when front or
rear driveshaft tubes are damaged.

^

Do not kink driveshaft, only store and move when fully extended.

^

Before removing, mark the positions of all parts in relation to each other. Reinstall in the same position otherwise imbalance will be excessive,
the bearings could be damaged causing rumbling noises.

1 - Bevel box
2 - Bolt

^

50 Nm and 90° additional turn

^

Always replace

3 - Flexible disc with heat shield

^

Installation position: Open side of heat shield faces toward transmission

4 - Bolt

^

60 Nm

5 - Centering bushing
6 - Driveshaft tube, front

^

Do not damage centering bushing -5- and seal when removing and installing in center of flange

7 - Bolt

^

40 Nm

^

Always replace

8 - Lock plate
9 - Clamp
10 - Constant velocity joint protective boot

^

Drive off with drift before pressing off constant velocity (CV) joint
