Clutch Master Cylinder: Service and Repair

Master cylinder, removing and installing 0A4, 5 Speed M/T 0A4, 5 Speed M/T

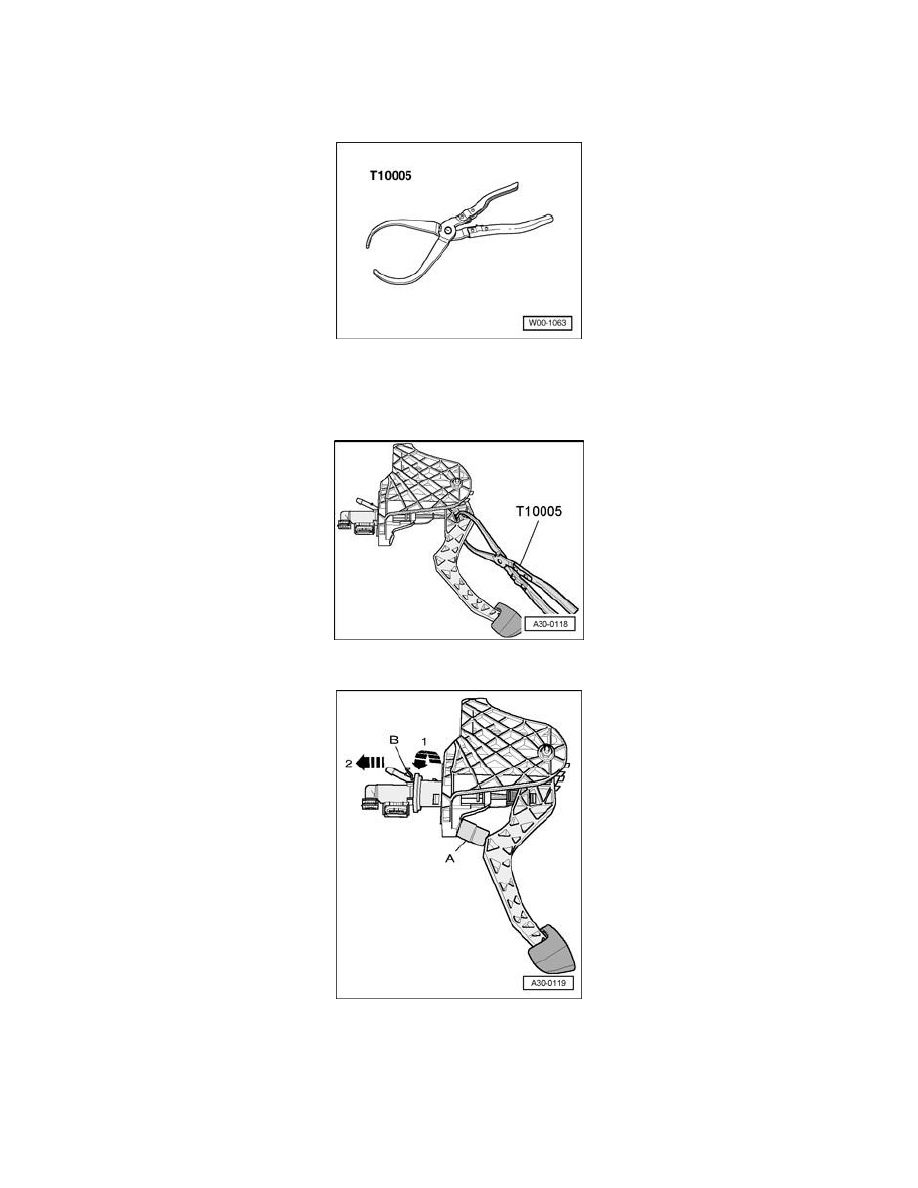

Special tools, testers and auxiliary items required

^

Pliers T10005

Removing

-

Remove mounting bracket.

-

Disengage master cylinder operating rod mount using pliers T10005.

-

Place spacer - A - between clutch pedal and stop and press clutch pedal toward spacer.

^

Length of spacer = approx. 40 mm (e.g. 1/2 if socket insert)

-

Disengage securing bracket - B - and pull master cylinder out of mounting bracket - arrow 1 - and - arrow 2 -.

Installing

^

Move clutch pedal up to stop in rest position.
