All:

-

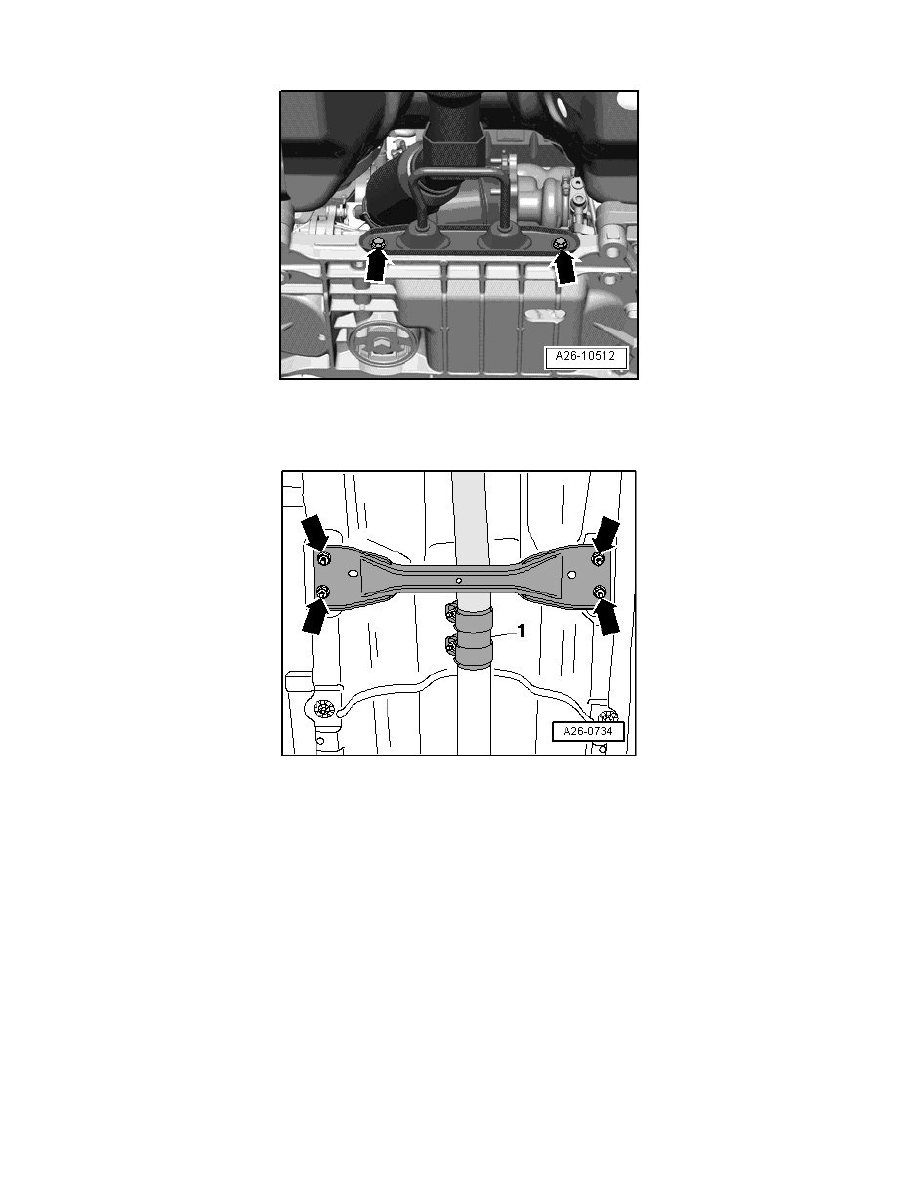

Remove exhaust system bracket - arrows -.

-

Remove the front cross member for the vehicle floor - arrows  -.

CAUTION!
Risk of damaging decoupling elements.

‹› Do not bend decoupling element in front exhaust pipe more than 10°.

-

Loosen clamping sleeve - 1 - and push it rearward.

-

Remove the catalytic converters with the front exhaust pipe.

Installing

Installation is performed in the reverse order of removal, noting the following:

‹› Coat turbocharger stud bolts with hot bolt paste ( G 052 112 A3).

‹› Replace gaskets and self-locking nuts.

‹› Install exhaust system free of stress => [ Exhaust System, Installing ] See: Service and Repair/Exhaust System, Tiguan/Exhaust System, Installing.

Tightening Specifications
