Window Frame: Locations

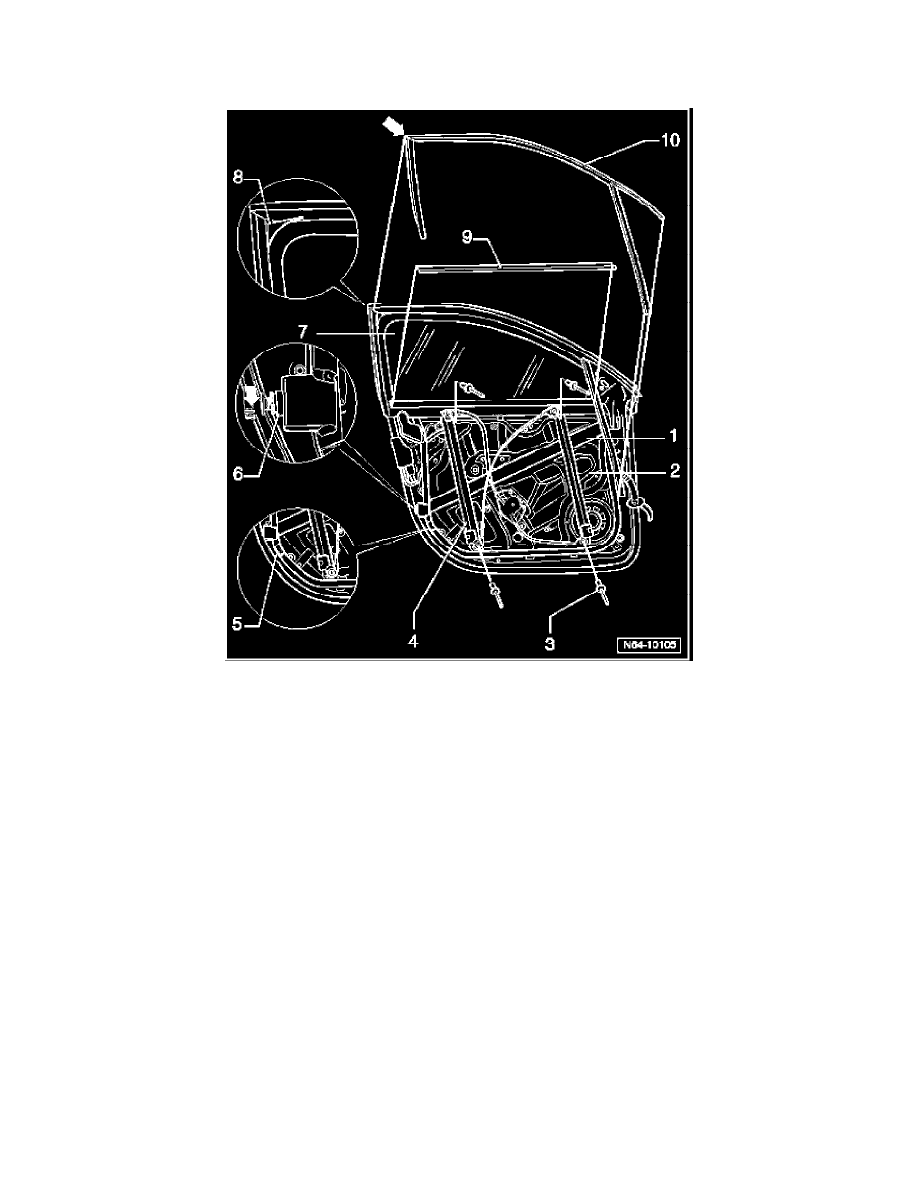

Individual Window Frame Components, Assembly Overview

1. Window frame

-

Riveted to assembly carrier in the illustration.

2. Subframe

-

Window regulator motor is bolted to subframe from front.

3. Pop rivet

-

Qty. 4

-

Join window regulator to window frame

4. Window regulator
5. Insulation

-

Self-adhesive

6. Adjustment element

-

Qty. 3

-

Self-adjusting

-

Must be retracted as far as possible before subframe is installed

7. Door window
8. Cap

-

Installed between window frame and window channel

9. Window recess seal

-

Installed onto flange

10. Window guide

-

Installed onto flange
