Valve Guide Seal: Service and Repair

Valve Stem Seals

Special tools, testers and auxiliary items required

‹› Valve lever (VW 541/1 A) with thrust piece (VW 541/6)

‹› Adjustable rod (2036) with adapter plates (2036/1)

‹› Spark plug removal tool (3122 B)

‹› Valve seal removal tool (3364)

‹› Valve stem seal driver (3365)

‹› Adapter (T40012/1)

‹› Torque wrench (VAG 1331)

Removing

-

Camshafts, removing. Refer to --> [ Camshafts ] See: Camshaft, Lifters and Push Rods/Camshaft/Service and Repair.

-

Remove roller rocker lever together with support elements and place on a clean surface.

‹› Make sure the roller cam followers and the support elements are not swapped.

-

Remove spark plugs using spark plug removal tool (3122 B).

-

Move piston for respective cylinder to "Bottom Dead Center (BDC) position".

-

Insert adjustable rod (2036) with adapter plates (2036/1) and adjust bearing.

-

Install the adapter (T40012/1) in the spark plug hole, connect the compressed air line with a commercially available adapter and apply constant
pressure. At least 6 bar.

-

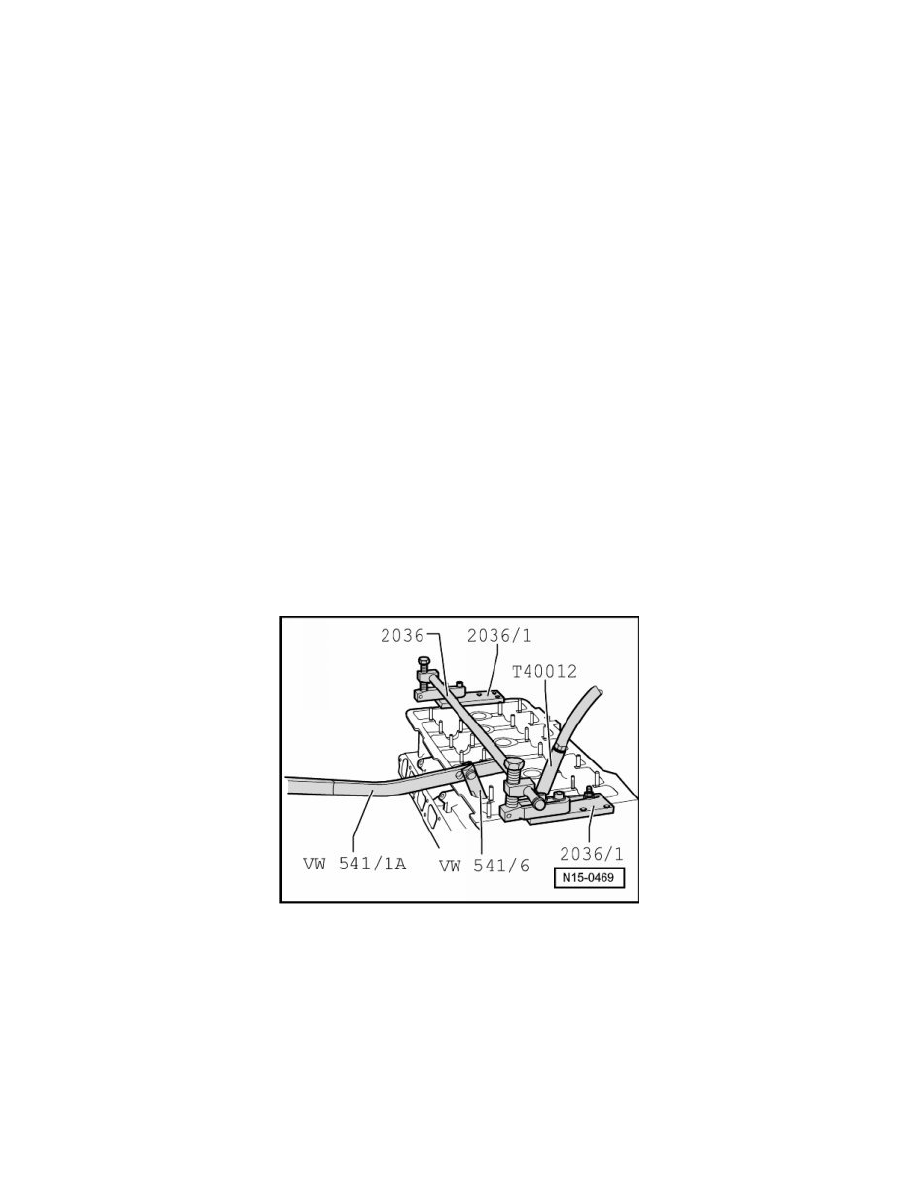

Remove valve springs using valve lever (VW 541/1 A) and thrust piece VW 541/6.

‹› Tight keepers can be loosened by tapping lightly on the lever.

-

Remove valve stem seals using valve seal removal tool (3364).

Installing

-

Place plastic sleeve - A - on valve stem to prevent damage to new valve stem oil seals.
