Volkswagen Workshop Service and Repair Manuals

Engine Control Module: Service and Repair
Engine Control Module with Anti-Theft Immobilizer

Engine Control Module with Anti-Theft Immobilizer

‹› If it is desired to replace Engine Control Module (ECM), connect Vehicle Diagnosis, Testing and Information System (VAS 5051B) and perform

the guided function "Replace Engine Control  Module (ECM)".

Special tools, testers and auxiliary items required

‹› Hot air gun from wiring harness repair kit (VAS 1978)

‹› Attachment nozzle from wiring harness repair kit (VAS 1978)

Removing

-

Switch off ignition.

-

Remove windshield wiper arms.

-

Remove plenum chamber cover.

‹› The threads of the shear bolts are equipped with locking compound.  By heating the shear bolts using a hot air gun, inhibition effect of the locking

compound is lowered.

CAUTION!
Cover wires, harness connectors and control modules in the close vicinity  of the ECM to prevent damage from burning.

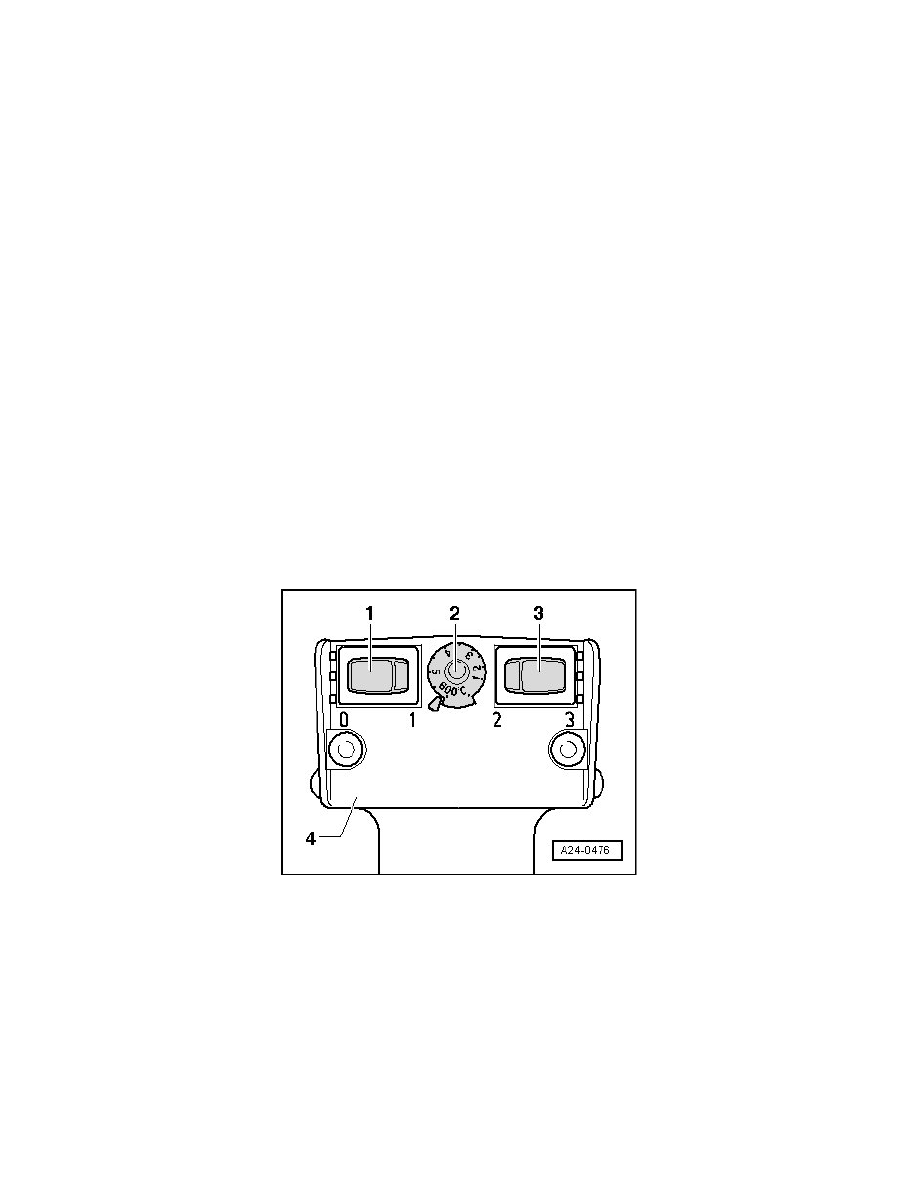

Perform the adjustments on the hot air gun - 4 - as  shown:

-

Turn potentiometer for temperature adjustment - 2 - to  maximum heat output (600 °C).

-

Move two stage switch for air quantity - 3 - to position  3.

CAUTION!
By heating the shear bolts, parts of the protective housing are heated  intensely. Wear protective gloves to prevent injuries.

-

Guide nozzle of hot air gun on to shear bolts.

-

Switch on heat gun and heat bolt heads - arrows - for  approximately 20 to 25 seconds.
