Ignition Coil: Testing and Inspection

Ignition Coils with Power Output Stage, Checking

The following procedure is used to diagnose all Ignition  Coils with Power Output Stage.

Special tools, testers and auxiliary items required

‹› Multimeter.

‹› Diode test lamp.

‹› Wiring diagram.

Test requirements

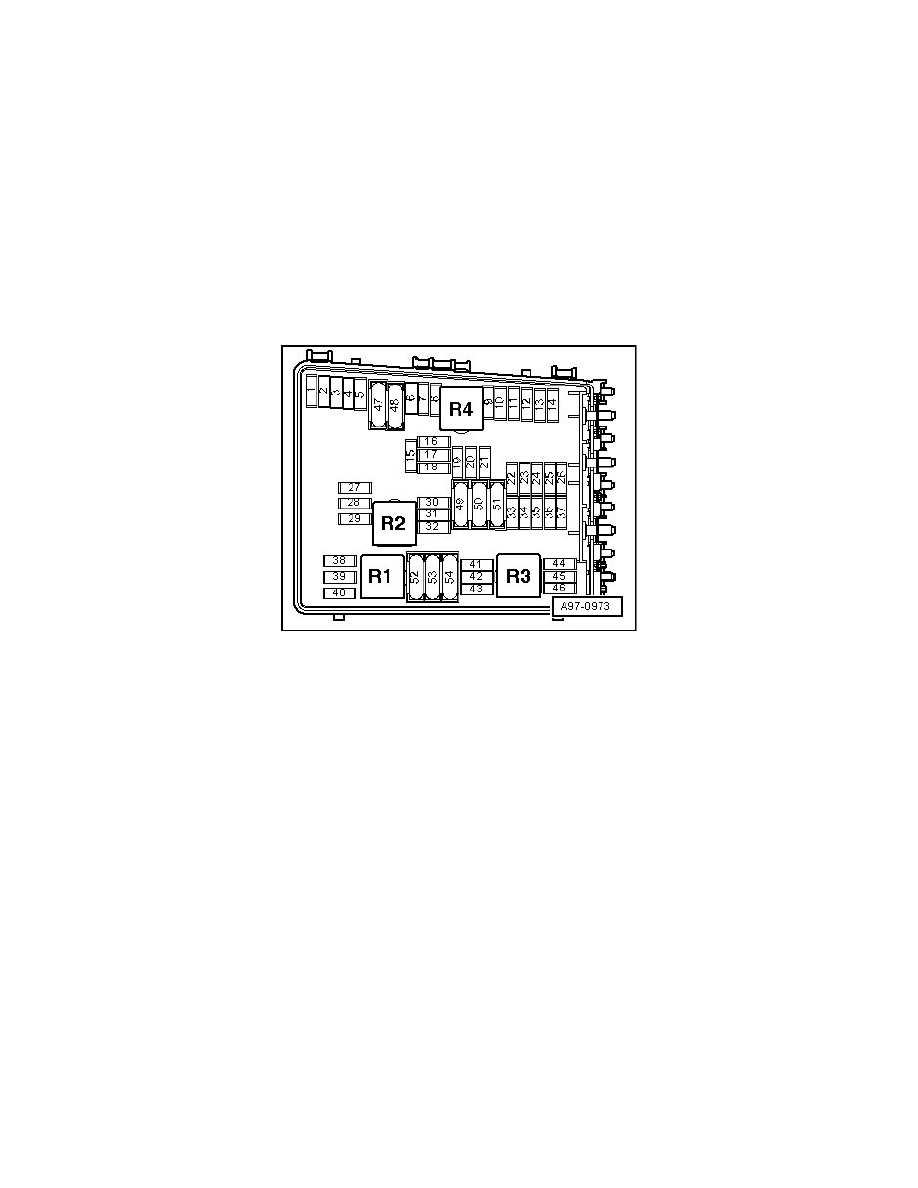

‹› The Ignition Coils with Power Output Stage (N70,  N127, N291, N292, N323, N324) fuses OK.

‹› The Motronic Engine Control Module (ECM) Power Supply Relay  (J271) OK, --> [ Voltage Supply, Checking ] See: Computers and Control

Systems/Testing and Inspection/Component Tests and General Diagnostics/Voltage Supply, Checking.

‹› The Engine Speed (RPM) Sensor (G28) OK,.

‹› The Camshaft Position (CMP) Sensor (G40)OK, --> [ Camshaft Position Sensor, Checking ] See: Computers and Control Systems/Testing and

Inspection/Component Tests and General Diagnostics/Camshaft Position Sensor, Checking.

‹› Battery voltage at least 12.5 volts.

‹› All electrical consumers such as, lights and rear window defroster,  switched off.

‹› Vehicles with automatic transmission, shift selector lever into position " P" or "N".

‹› A/C switched off.

‹› Ground (GND) connections between engine/transmission/chassis OK.

‹› Ignition switched off.

Test procedure

-

Perform a preliminary check to verify the customers complaint. Refer  to --> [ Preliminary Check ] See: Computers and Control Systems/Testing
and Inspection/Scan Tool Testing and Procedures/Preliminary Check

Start diagnosis

-

Remove the engine cover with air filter.
