Air Filter Element: Locations
With One Piece Intake Manifold

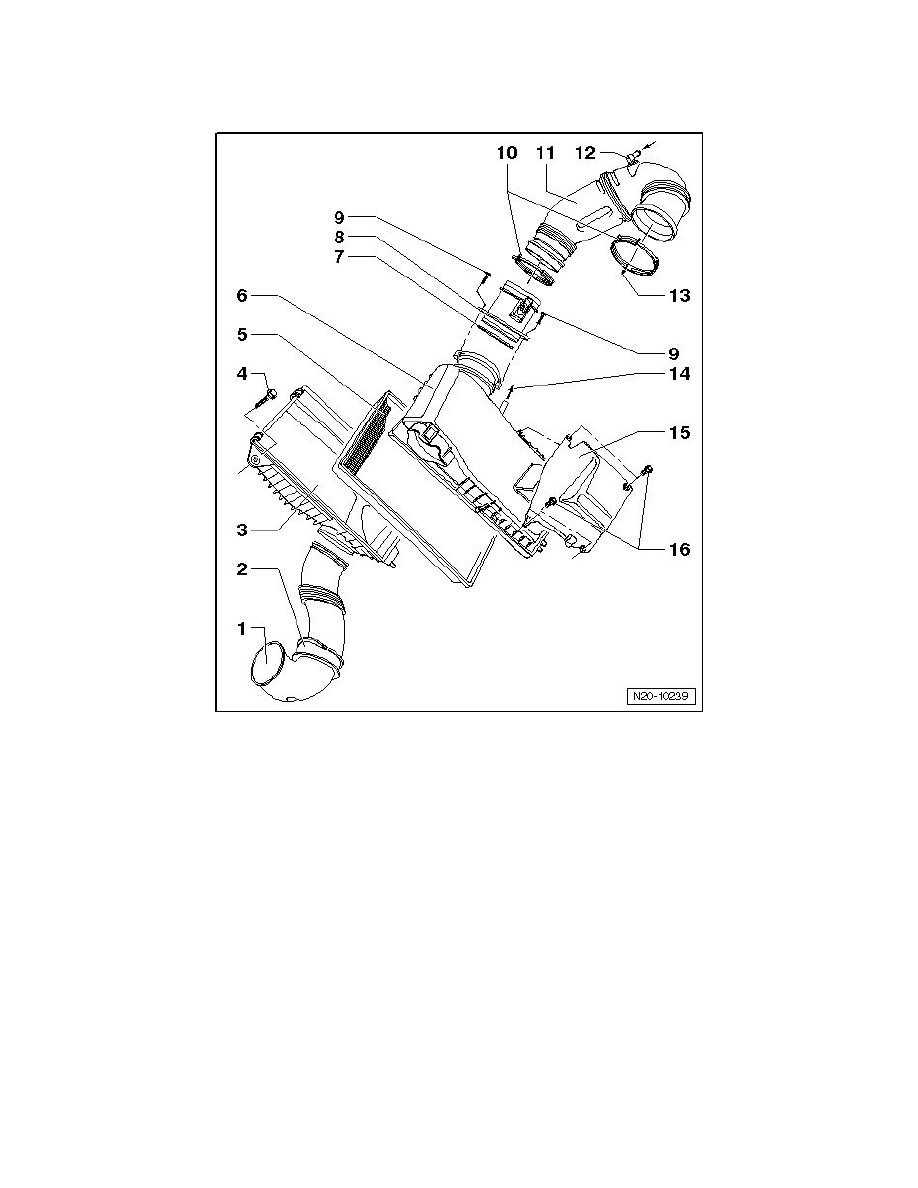

Air Filter Assembly Overview

1

Air inlet duct

‹› Fastened to lock carrier.

2

Protective grommet

3

Air filter housing lower

4

10 Nm

5

Filter element

6

Air filter housing upper

7

Seal

‹› Replace if damaged

8

Mass Air Flow (MAF) sensor (G70)

‹› Terminals of sensor and connector are gold-plated.

‹› Black connector, 5 pin.
