Volkswagen Workshop Service and Repair Manuals

11

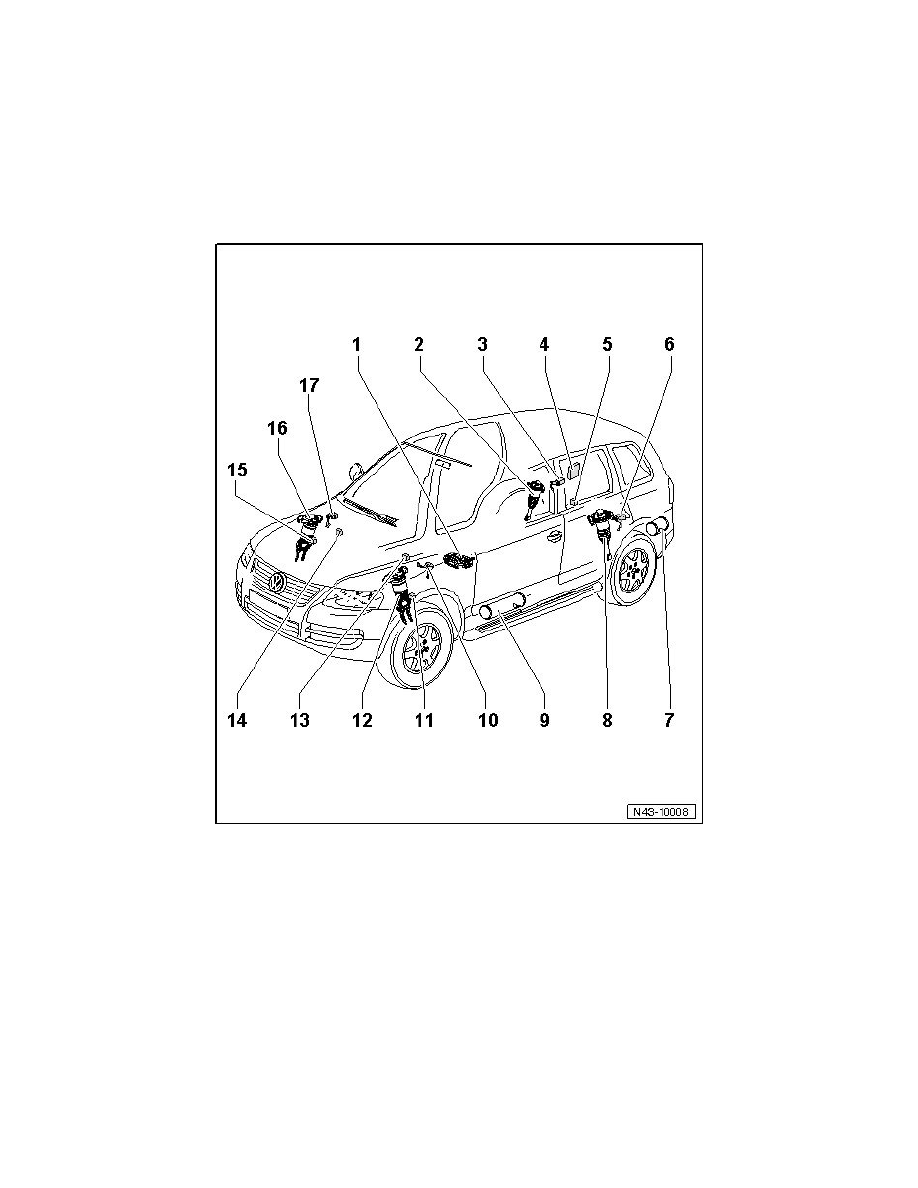

Left front wheel acceleration sensor (G337)

‹› Can be tested in "Guided Fault Finding" using the vehicle diagnosis, testing and information system (VAS 5051 ).

‹› See notes.

‹› Component location: On left front air spring shock absorber, opposite  to direction of travel.

12

Left front air spring shock absorber

‹› Can be tested in "Guided Fault Finding" using the vehicle diagnosis, testing and information system (VAS 5051 ).

‹› With left front dampening adjustment valve (N336).

13

Left front body acceleration sensor (G341)

‹› Can be tested in "Guided Fault Finding" using the vehicle diagnosis, testing and information system (VAS 5051 ).

‹› Component location: In left upper wheel housing.

14

Right front body acceleration sensor (G342)

‹› Can be tested in "Guided Fault Finding" using the vehicle diagnosis, testing and information system (VAS 5051 ).

‹› Component location: In right upper wheel housing.

15

Right front wheel acceleration sensor (G338)

‹› Can be tested in "Guided Fault Finding" using the vehicle diagnosis, testing and information system (VAS 5051 ).

‹› See notes.

‹› Component location: On right front air spring shock absorber, opposite  to direction of travel.

16

Right front air spring shock absorber

‹› With right front dampening adjustment valve (N337).

‹› Can be tested in "Guided Fault Finding" using the vehicle diagnosis, testing and information system (VAS 5051 ).

17

Right front level control sensor (G289)

‹› Can be tested in "Guided Fault Finding" using the vehicle diagnosis, testing and information system (VAS 5051 ).

‹› Removing and installing, refer to --> [ Level Control System Sensor, with Air Spring Damper ] See: Suspension Control Pressure

Sensor/Switch/Service and Repair/Front Suspension/Level Control System Sensor, with Air Spring Damper.

‹› Component location: On mounting bracket for right front air spring  shock absorber.
