Seals and Gaskets: Service and Repair
Driveshaft Output Flange and Differential Motor Seals, with Transfer Case Removed

Driveshaft Output Flange and Differential Motor Seals, with Transfer Case Removed

Special tools, testers and auxiliary items required

‹› Holding fixture (VW 313)

‹› Pressure plate (VW 402)

‹› Punch (VW 408 A)

‹› Engine and transmission holder (VW 540)

‹› Slide hammer (VW 771)

‹› Pulling hook (VW 771/37)

‹› Thrust pad (30 - 504)

‹› Tube (32 - 119)

‹› Thrust pad (3062)

‹› Torque wrench (VAG 1331)

‹› Torque wrench (VAG 1332)

‹› Kukko 17/2 Separating device

‹› Thrust piece (T10185)

‹› Thrust piece (T10203)

‹› Socket (T10204)

‹› Wiring harness repair kit (VAS 1978)

‹› Loctite (648)

Removing

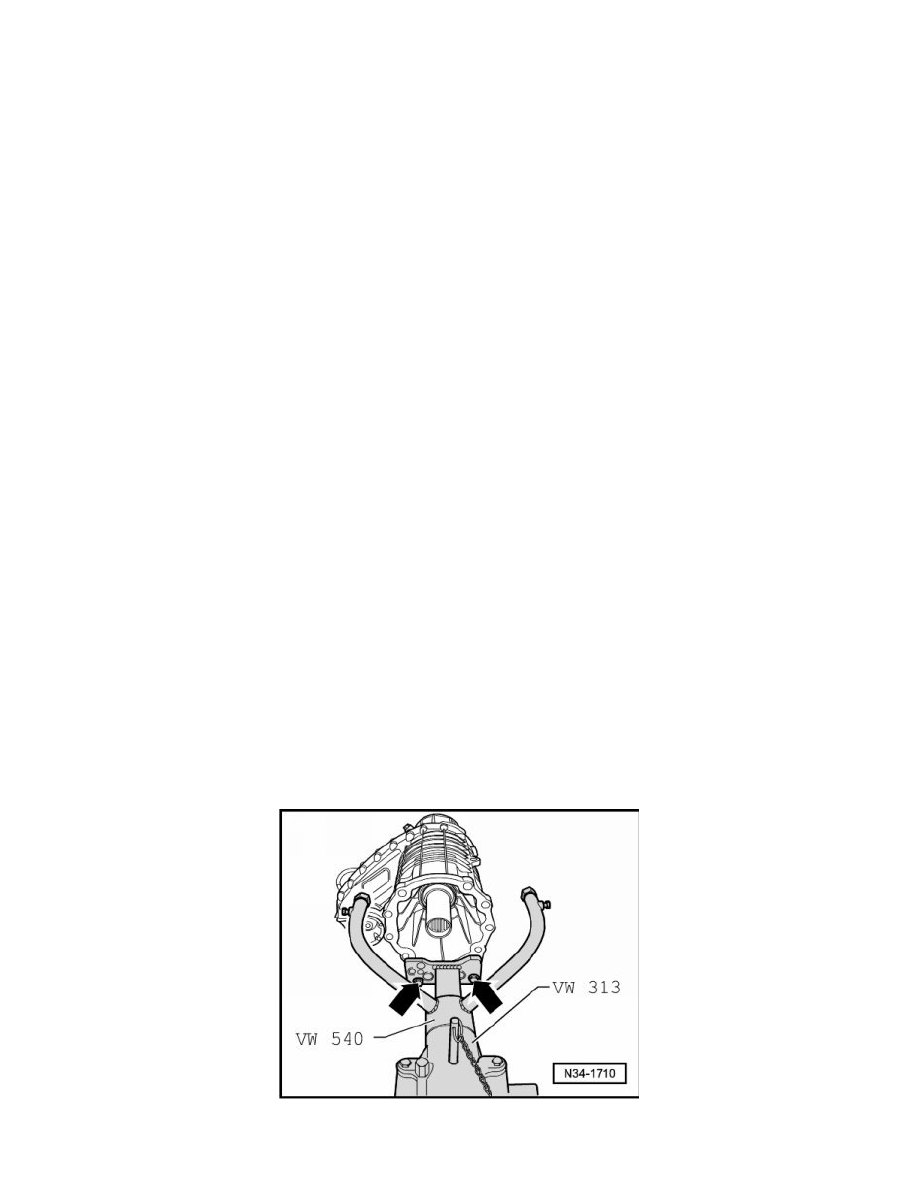

Secure transfer case to assembly stand  with bolts - arrows -.

Pressing off dust plate.
