Raise the car

-

Remove the air baffle between the spoiler and the frame member

-

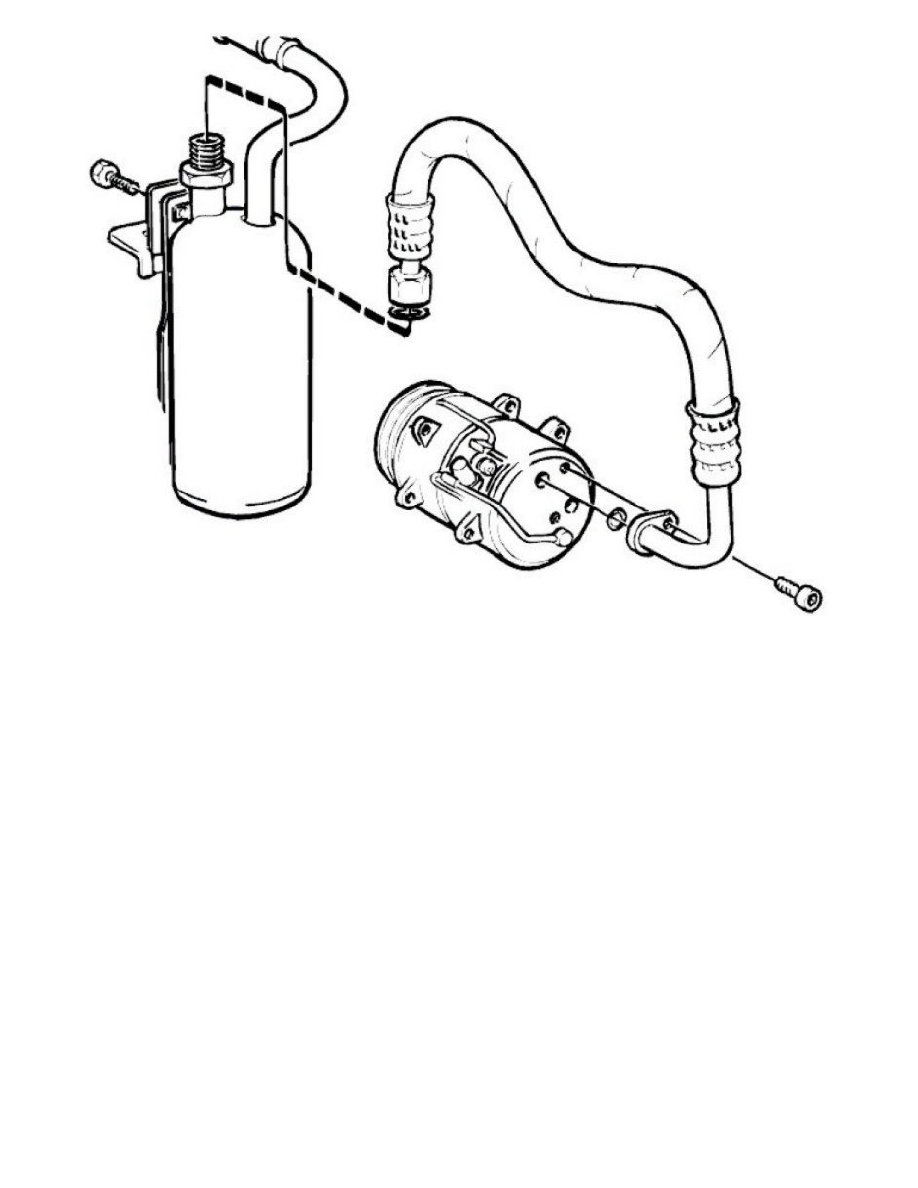

Disconnect the pipe coupling for the compressor (the suction pipe)

-

Remove the receiver / drier, suction pipe and bracket by lifting it where it is hooked into the side member

-

Remove the receiver / drier and suction pipe from the bracket

When replacing suction pipe:
-

remove the suction pipe from the receiver / dryer.

Note! Note the position of the suction pipe relative to the receiver / drier.

Installing receiver / drier or suction pipe

When replacing receiver / drier:

-

first read section  Before starting work on the receiver / drier or suction pipe

-

fill the new receiver / drier with new oil. Also see

-

transfer the suction pipe from the old receiver / drier to the new one. Tighten to: 30 Nm.

Note! Note the position of the suction pipe relative to the receiver / drier.

When replacing suction pipe:

-

first read section  Before starting work on the receiver / drier or suction pipe

-

fill the new suction pipe with new oil. Also see

-

install the suction pipe onto the receiver / dryer. Tighten to: 30 Nm.

Note! Install the suction pipe in the same position noted when it was removed.

Installing the receiver / drier or suction pipe, common operations

-

Install the receiver / drier and suction pipe on the bracket

-

Install the receiver / drier and suction pipe with the bracket on the side member
