A3 Mk2

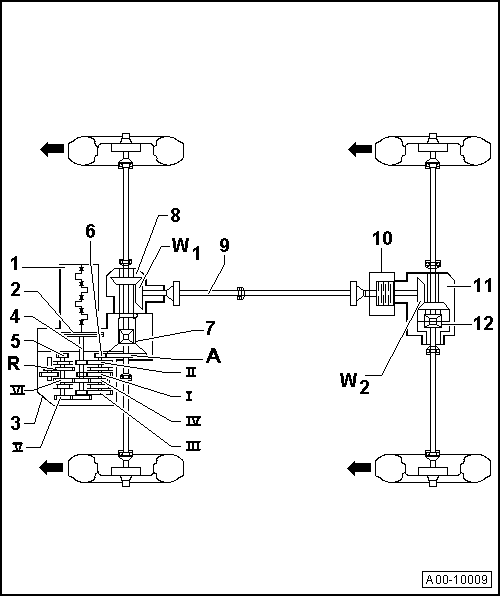

Transmission layout |
Identification |
Arrows point in direction of travel |
1 - | Engine |
2 - | Clutch |
3 - | Manual gearbox |
4 - | Input shaft |
5 - | Output shaft II for 5th, 6th and reverse gear |
6 - | Output shaft I for 1st - 4th gear |
7 - | Differential |
8 - | Bevel box |
9 - | Propshaft |
10 - | Haldex coupling |
11 - | Rear final drive |
12 - | Differential |
Ratio |
Arrows point in direction of travel |
I - | 1st gear |
II - | 2nd gear |
III - | 3rd gear |
IV - | 4th gear |
V - | 5th gear |
VI - | 6th gear |
R - | Reverse gear |
A - | Final drive |
W1 - | Front bevel gears |
W2 - | Rear bevel gears |
