Removing and installing impact bar - vehicles without towing bracket
Removing and installing impact bar - vehicles without towing bracket
Removing and installing impact bar - vehicles without towing bracket
Removing
–
Remove bumper cover (rear)
→ Chapter
.
–
Unplug electrical connector at radio controlled clock receiver -J489-.
Note
If impact bar
-3-
is renewed, radio controlled clock receiver -J489- must be removed
→ Rep. gr.90
.
–

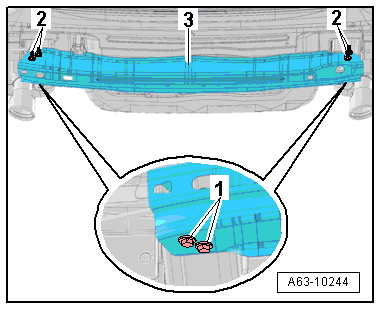

Counterhold nuts
-2-
and remove bolts
-1-
.
–
Detach impact bar
-3-
.
Installing
l
Tightening torque
→ Chapter
Installation is carried out in the reverse order; note the following:
–
Install bumper cover (rear)
→ Chapter
.
