Distance Sensor: Service and Repair

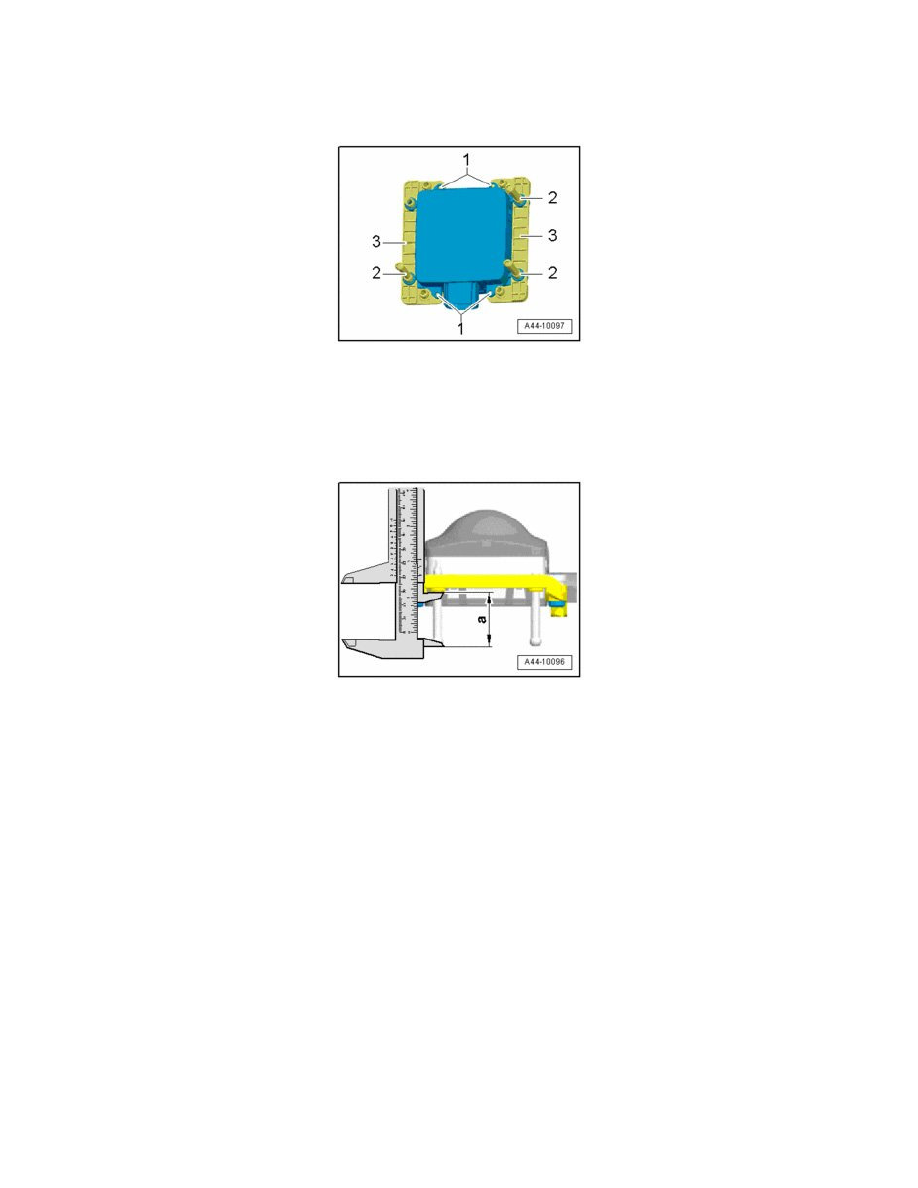

ACC sensor, disassembling and assembling

Disassembling

-

Remove ACC sensor.

-

Remove studs - 2 - from frames - 3 -.

-

Remove bolts - 1 - and remove frame from sensor.

Assembling

Assembly is in reverse order of removal. Note:

-

Adjust dimension - a - on all studs. Dimension - a - must be 34 mm.
