Audi Workshop Service and Repair Manuals

Steering Mounted Controls Communication Module: Service and Repair
Steering Column Switch Module (SCSM), Removing and Installing

Steering Column Switch Module (SCSM), Removing And Installing

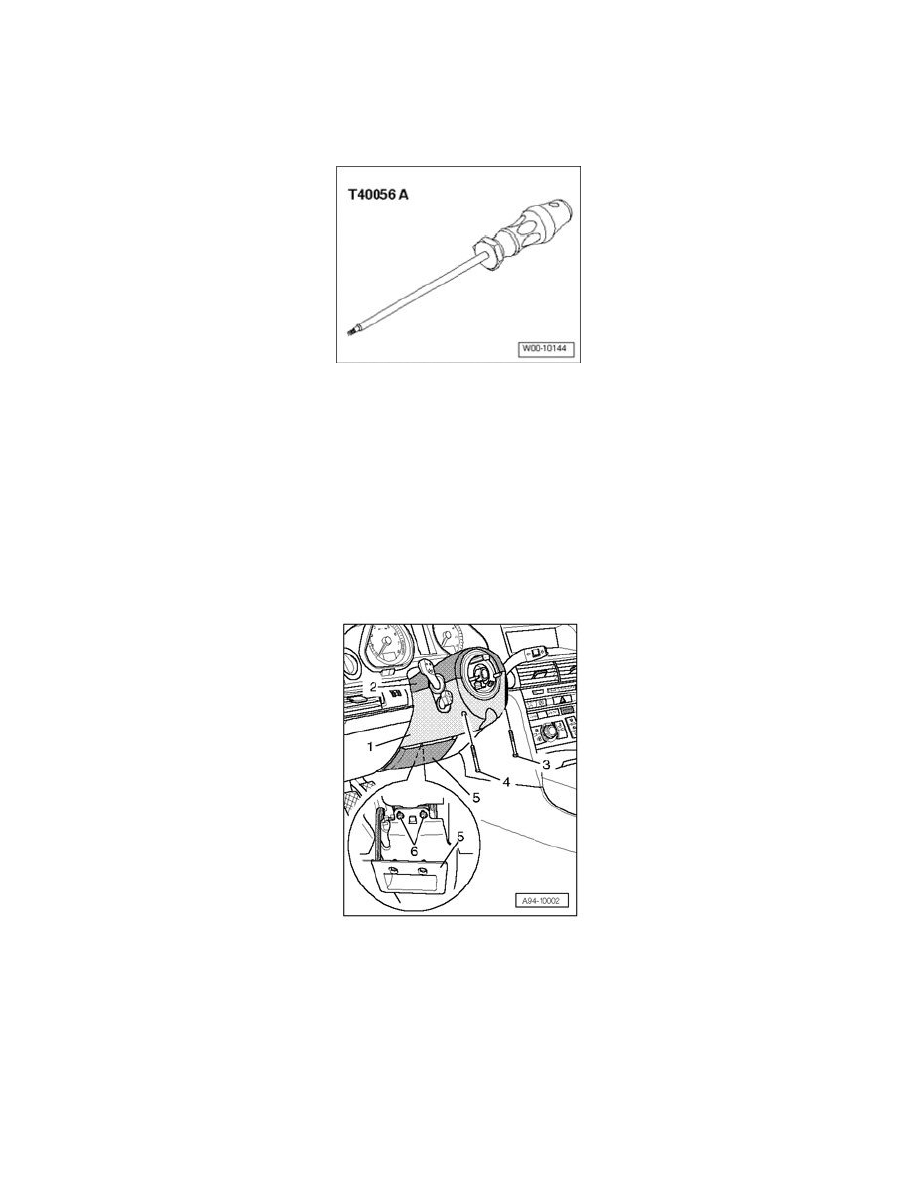

Special tools, testers and auxiliary items required

-

T8 screwdriver T40056 A

Removing

-

Adjust steering wheel downward and to rear as far as possible, use entire adjustment range of steering column adjustment for this.

CAUTION:  Contrary to description under "Connecting and disconnecting battery", battery MUST BE disconnected to remove airbag
with ignition switched on.

CAUTION:  Special safety precautions apply to vehicles equipped with airbags. Heed all WARNINGS pertaining to airbag servicing.

-

Remove airbag unit.

-

Remove steering wheel.

-

On vehicles with electrically adjustable steering column, remove lower instrument panel cover on drivers side.

-

Remove bolts - 3 - and - 4 - using T8 screwdriver T40056 A.

-

If present, open mechanical steering column adjustment with handle - 5 -.

-

Remove Torx bolts - 6 -.

-

Disconnect upper trim - 2 - for steering column switch from lower trim - 1 - and remove both sections.

-

If installed, disconnect electrical harness connector at lower trim.
