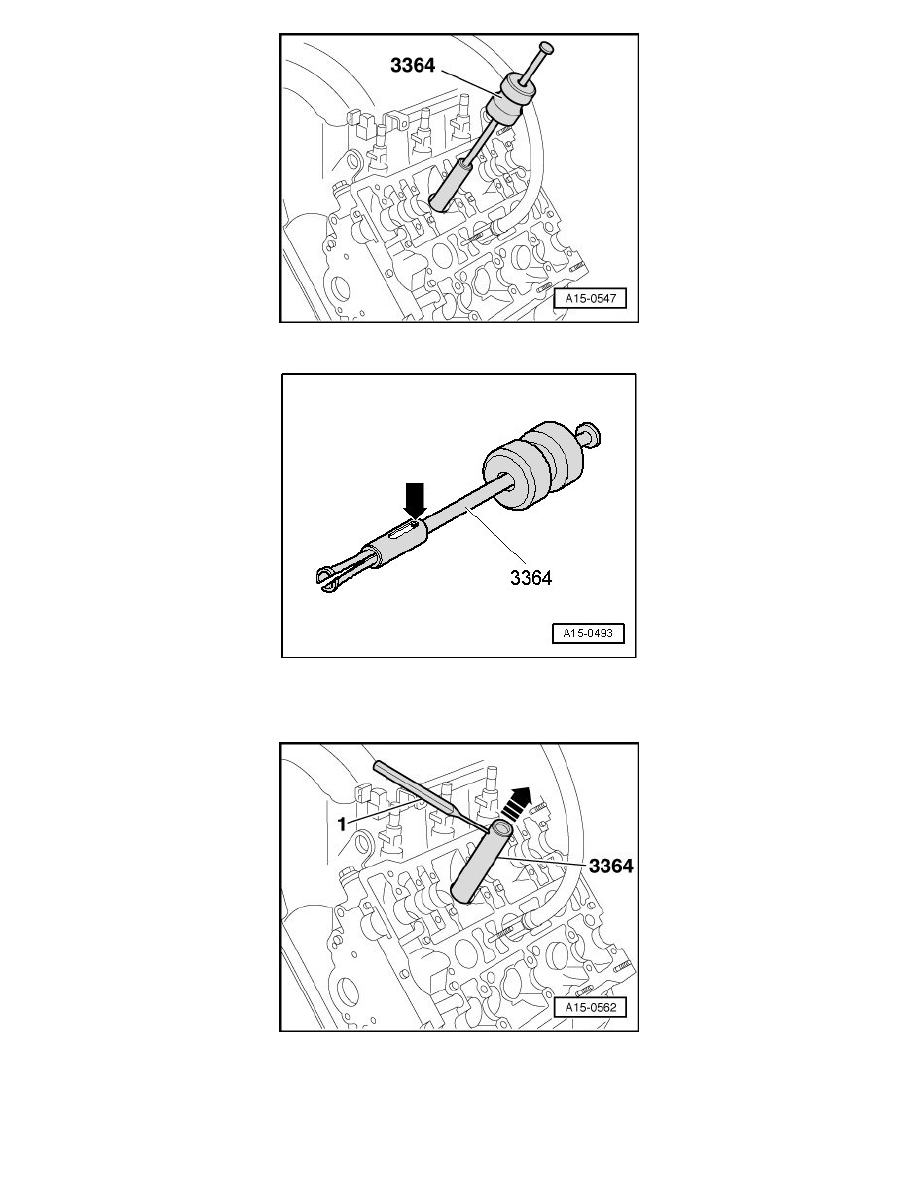

If the Valve Seal Removal Tool (3364) cannot be used, on several valve stem seals due to restricted clearance, proceed as follows:

-

Using a drift, drive out the roll pin - arrow - at Valve Seal Removal Tool (3364) and remove the impact puller attachment.

-

Place the lower section of the Valve Seal Removal Tool (3364) on the valve stem seal.

-

Secure the Valve Seal Removal Tool (3364) with a drift or cotter pin driver - 1 -, as shown in the illustration.

-

Place the valve lever on Valve Seal Removal Tool (3364) and pull off the valve stem seal - arrow -.

‹› A plastic sleeve - A - is supplied with new valve shaft seals.
