Remove cylinder head cover.

-

Remove left and right timing chain covers.

-

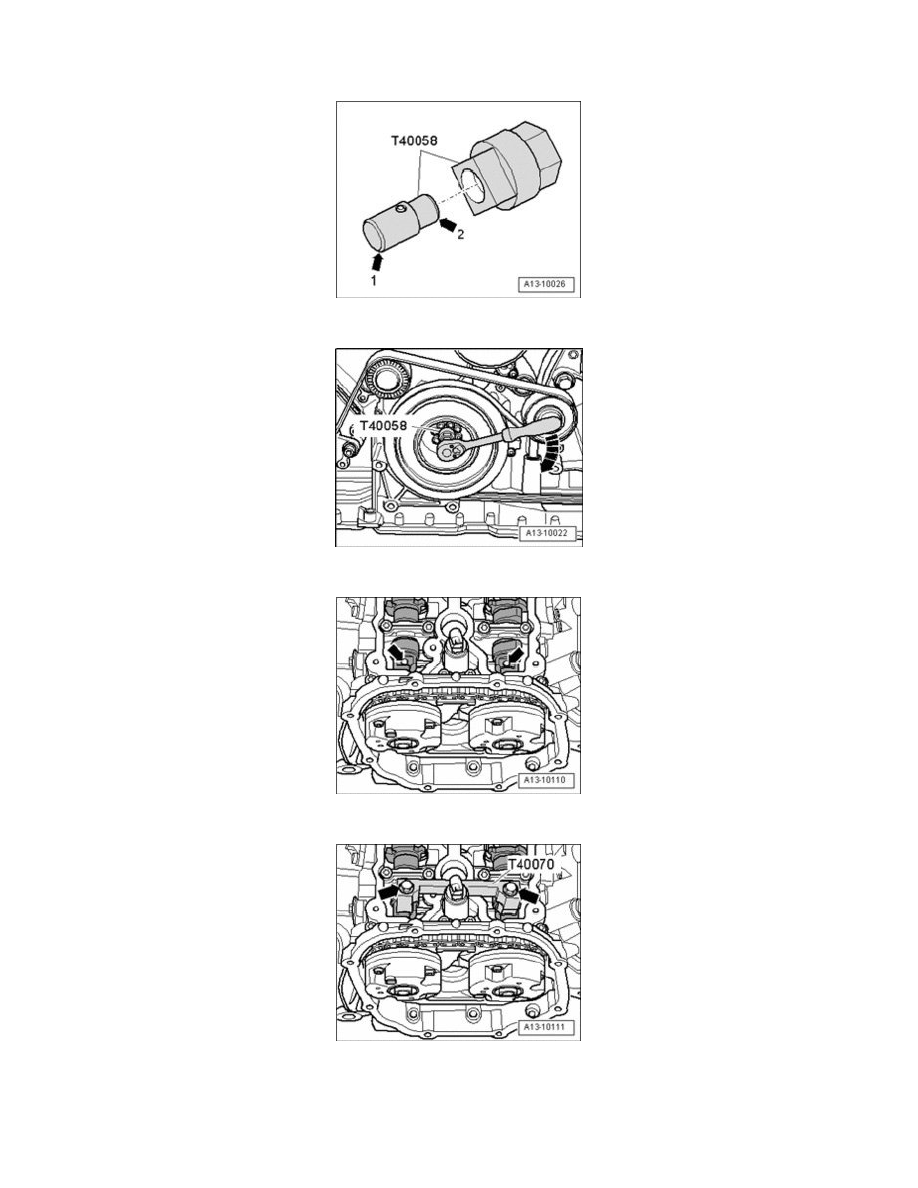

Insert guide pin of adapter T40058 so that large diameter - arrow 1 - points to engine. Small diameter - arrow 2 - points to adapter.

-

Using socket T40058, rotate crankshaft in direction of engine rotation - arrow - to TDC.

^

The threaded holes - arrows - in camshafts must face upward.

-

Mount camshaft locating tool T40070 to both cylinder heads and tighten bolts - arrows - to 20 Nm.

^

The camshaft locating tool T40070 is correctly positioned when holes for cylinder head bolts remain free.
