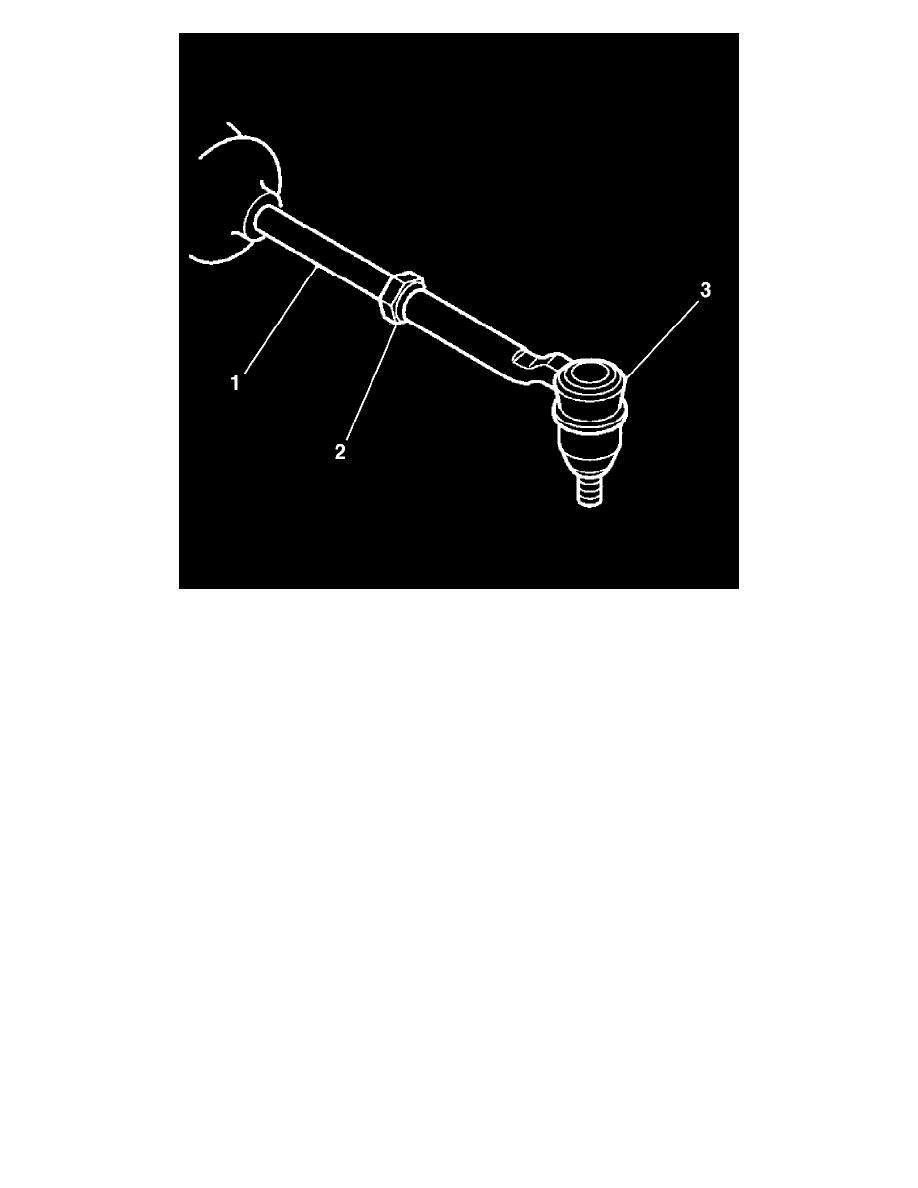

3. Loosen the left and right tie rod jam nuts (2).

Important:  Verify that the number of threads showing on both inner tie rod ends are approximately equal.

4. Rotate the inner tie rods in order to obtain the proper toe angle of 0 degrees.

Notice:  Refer to Fastener Notice in Service Precautions.

5. Tighten the tie rod end jam nuts.

^

Tighten the left and right tie rod jam nuts (2) to 68 Nm (50 ft. lbs.).

Important:  Verify that the power steering gear seal is not twisted.

6. Install the power steering gear seal small clamps.



Rear Camber Adjustment
Removal Procedure

1. Place vehicle on alignment machine with rear wheels supported by Weaver plates.
