Wiper Switch: Testing and Inspection
Intermittent

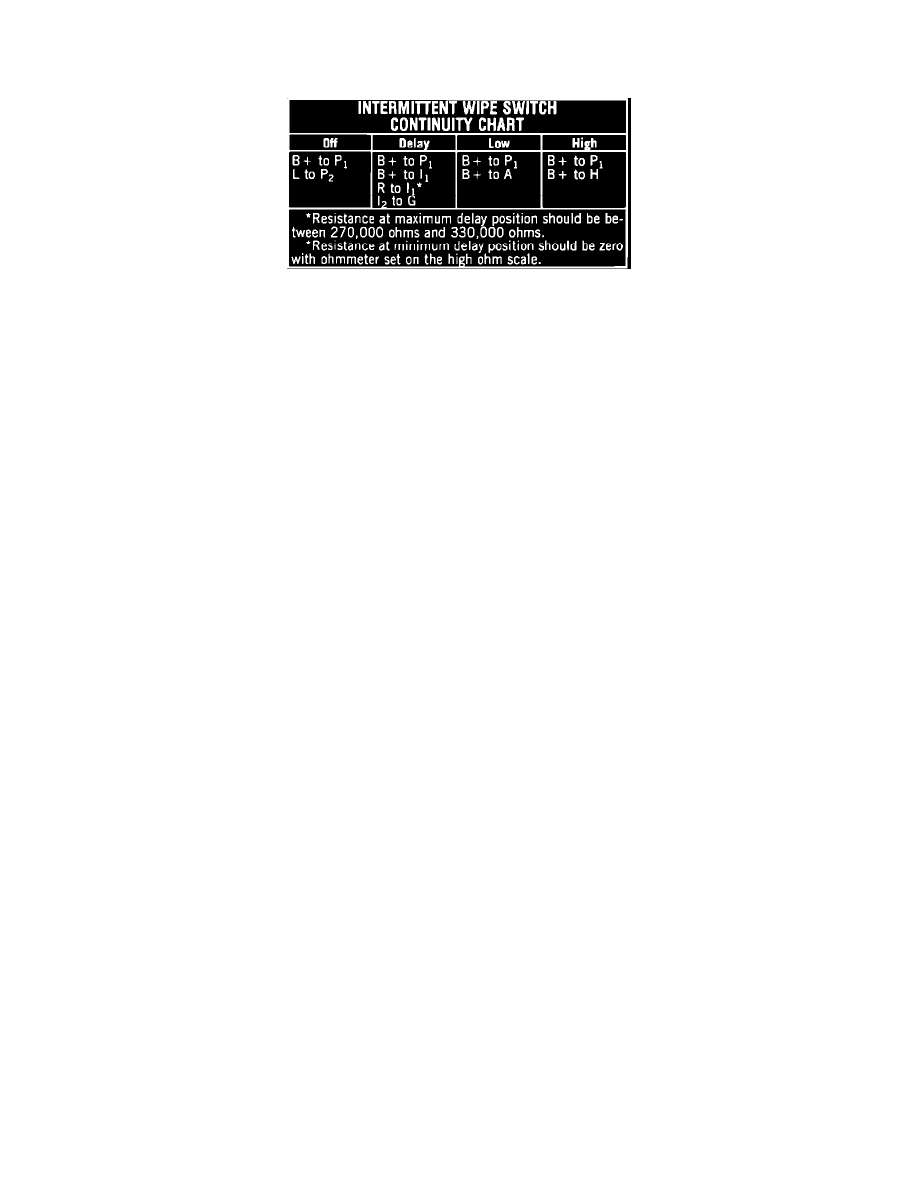

Intermittent Wipe Switch Continuity Chart

1.

Disconnect switch wires from main harness at connector.

2.

Test for continuity between switch terminals as shown on image chart.  Refer to WIRING SCHEMATIC in this section for terminal identification.

3.

For testing purposes, the first (clockwise) switch position is "OFF."  Next is the slide for "Delay" wipe, with counter clockwise rotation reducing the
delay.  "Low" is the next detent position and the first (counter clockwise) is "High."

4.

In any wiper mode, pushing the knob all the way in will complete the washer circuit.
