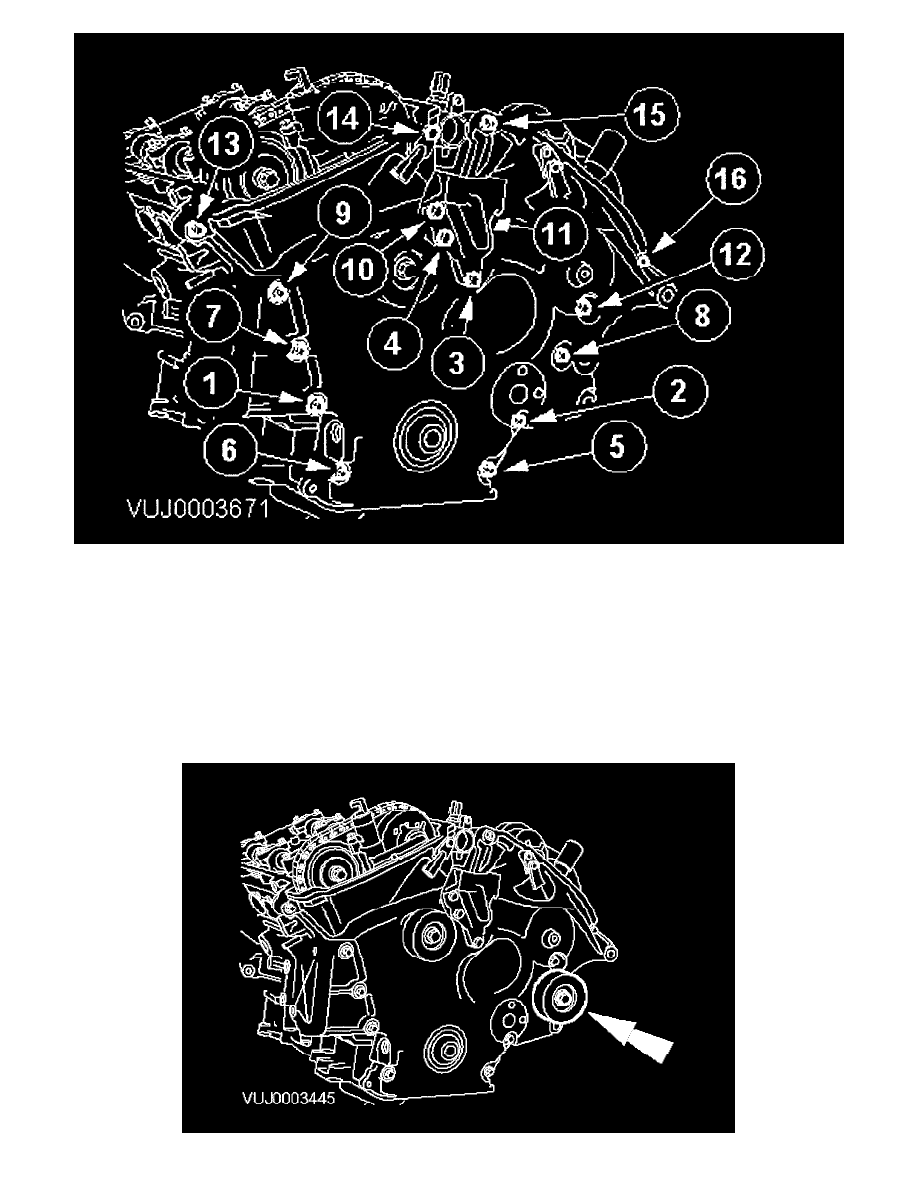

3. NOTE:  The front timing cover retaining bolts numbered 3,4,10 and 11 are longer than the retaining bolts numbered 1,2,5,6,7,8,9,12,13,15 and

16. The retaining bolt in number 14 is a retaining bolt with a stud head.

Complete the tightening sequence.
-

Stage 1: Bolts 1 and 2, 25 Nm.

-

Stage 2: Bolts 3 and 4, 30 Nm + 45°.

-

Stage 3: Bolts 5 through 9, 25 Nm.

-

Stage 4: Bolts 10 and 11, 30 Nm + 45°.

-

Stage 5: Bolts 12 and 13, 25 Nm.

-

Stage 6: Bolt 14, 25 Nm.

-

Stage 7: Bolts 15 and 16, 25 Nm.
