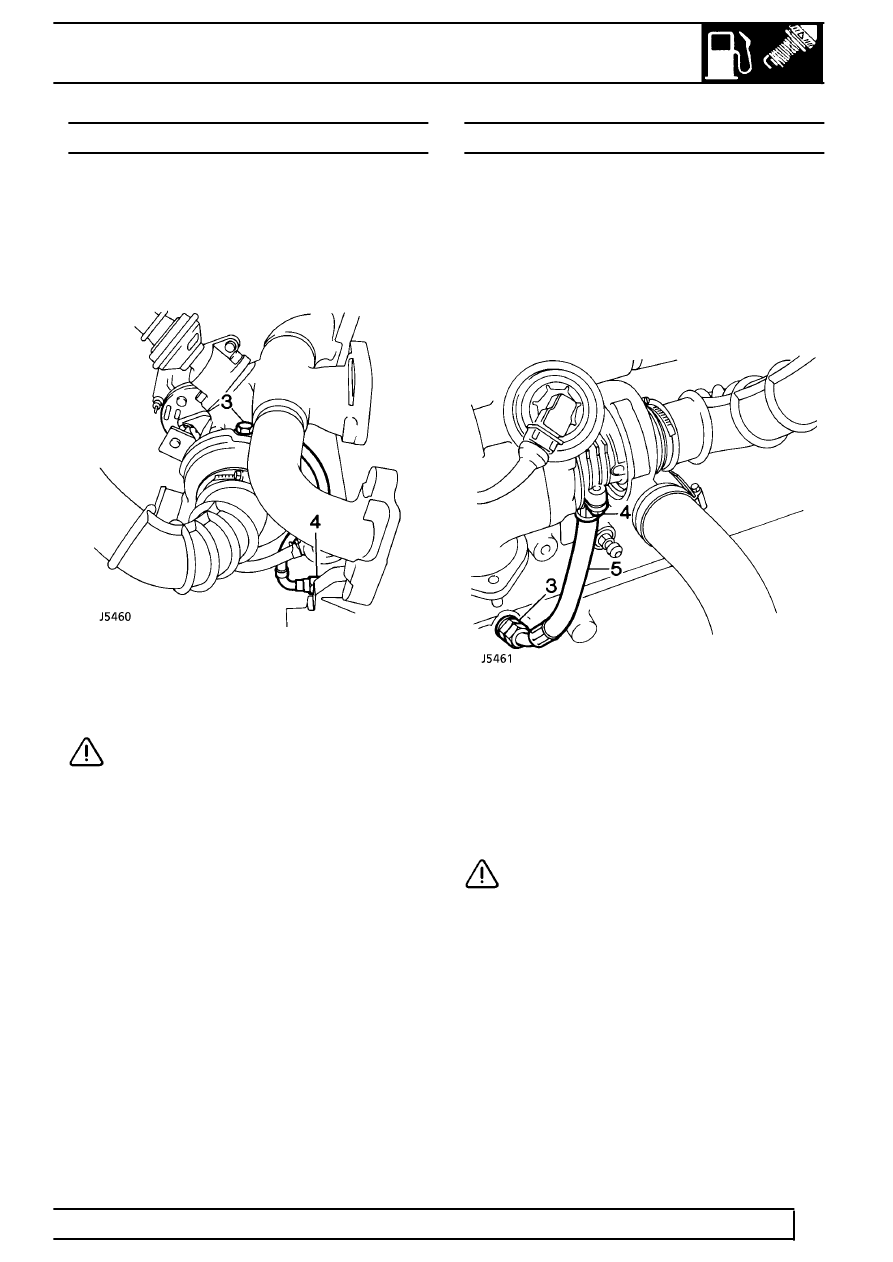

background image

Tdi

3

REPAIR

TURBOCHARGER OIL FEED PIPE

Service repair no - 19.42.14

Remove

1. Disconnect battery negative lead.
2. Remove exhaust front pipe.

See MANIFOLD

AND EXHAUST SYSTEM, Repair, Manifold
and Exhaust System - Tdi

3. Remove banjo bolt securing oil feed pipe to

turbocharger, discard 2 sealing washers.

4. Unscrew union, disconnect oil feed pipe from

cylinder block.

CAUTION: Plug the connections.

5. Move oil feed pipe from behind turbocharger and

remove.

Refit

6. Reverse removal procedure. use new sealing

washers.

7. Tighten banjo bolt to

20 Nm.

8. Check/top-up engine oil level.

TURBOCHARGER OIL DRAIN PIPE

Service repair no - 19.42.12

Remove

1. Disconnect battery negative lead.
2. Remove exhaust front pipe.

See MANIFOLD

AND EXHAUST SYSTEM, Repair, Manifold
and Exhaust System - Tdi

3. Unscrew union and disconnect oil drain pipe

from cylinder lock.

4. Remove 2 bolts securing oil drain pipe to

turbocharger.

5. Remove oil drain pipe, remove and discard

gasket.

CAUTION: Plug the connection.

Refit

6. Ensure mating surfaces of oil pipe, turbocharger

and engine block are clean.

7. Reverse removal procedure. Use a new gasket.
8. Tighten oil drain pipe to turbocharger bolts to

25

Nm.

9. Check/top-up engine oil level.
