TANK SENDER UNIT

Tdi

1

REPAIR

TANK SENDER UNIT

Service repair no - 88.25.32

WARNING: Ensure that the WARNINGS
and FUEL HANDLING PRECAUTIONS
given in Section 01 are adhered to before

carrying out the following operations.

Special tool - LST131

Remove

1. Disconnect battery negative lead.
2. Remove the rear carpet retainer.
3. Ease the carpet from under the lower trim panels

at the rear of the fold down seats.

4. Raise the carpet to expose the sound insulation.
5. Fold back the sound insulation to reveal the

access panel.

6. Remove the securing screws and detach the

access panel from the floor.

7. Disconnect the multi-plug from sender unit.

8. Disconnect the fuel pipes from the sender unit.

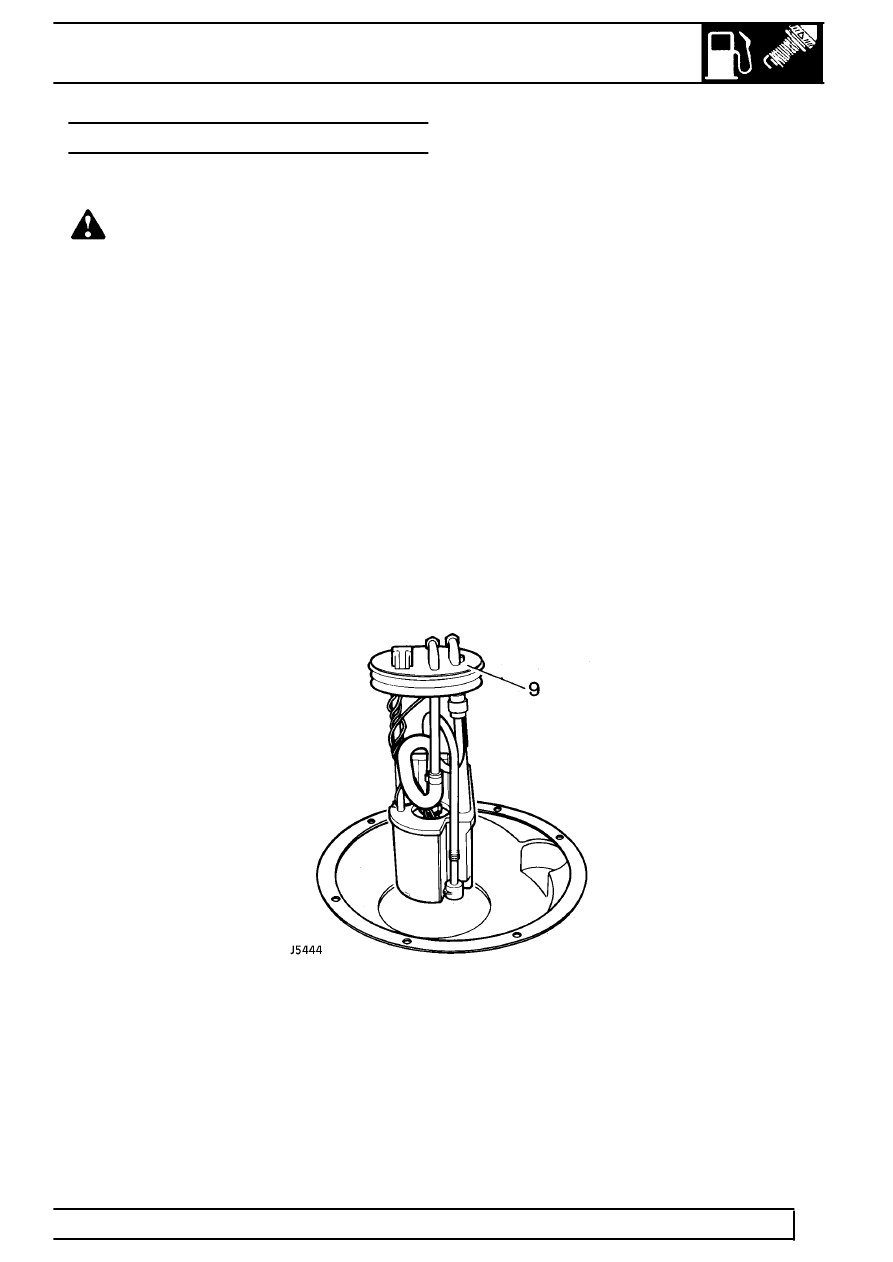

9. Using special tool LST131 remove the locking

ring and withdraw the sender unit from the fuel
tank.

Refit

10. Fit the sender unit to the fuel tank and secure

with the locking ring. Tighten to

45 to 50 Nm.

11. Connect the fuel pipes to the sender unit.
12. Connect multi-plug to sender unit.
13. Inspect the access panel seal to ensure that it is

satisfactory for further use, renew as necessary.

14. Fit the access panel to the aperture in the floor

and secure with the screws.

15. Reverse removal procedure. 1 to 5. Refit the

sound insulation and carpet.
