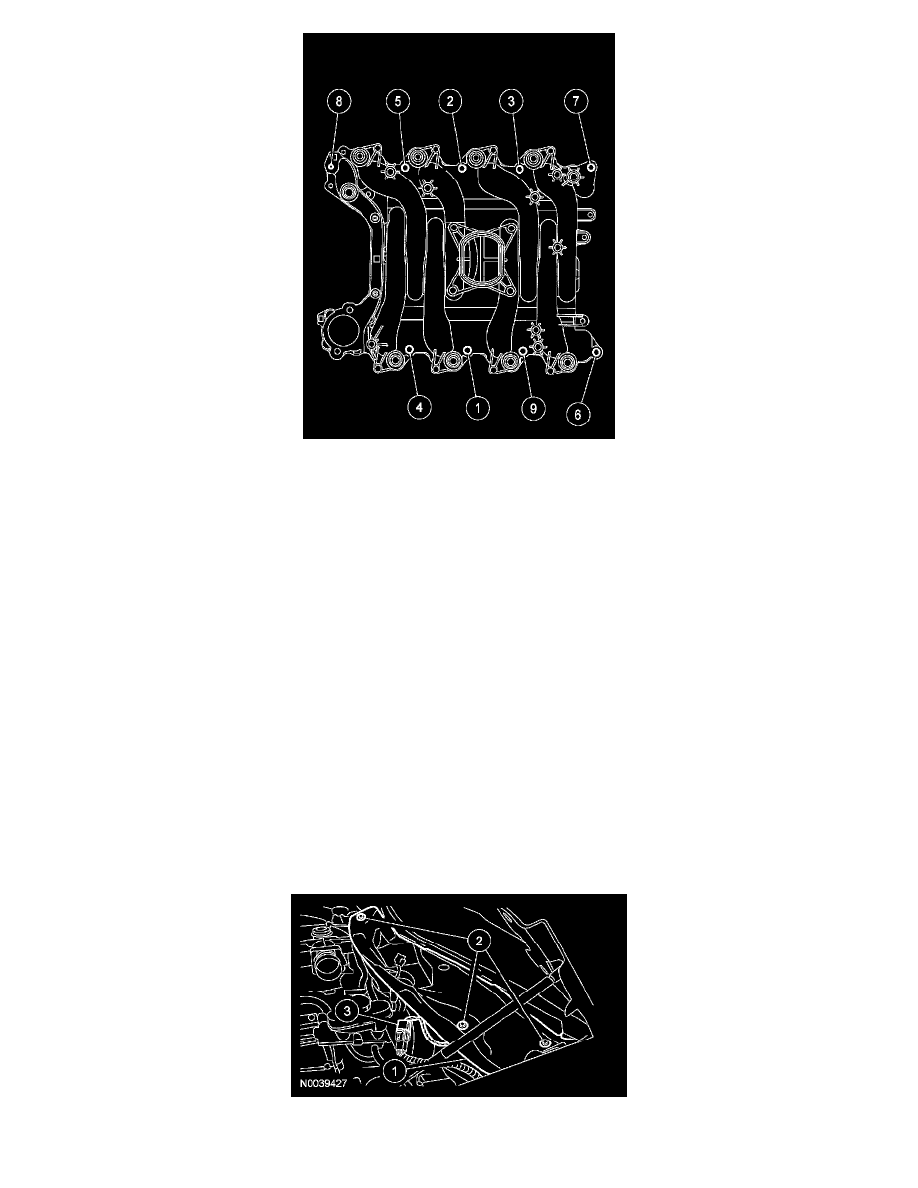

5. Tighten the bolts in the sequence shown.

^

Tighten to 25 Nm (18 ft. lbs.).

6. Tighten the intake manifold crash bracket bolt.

^

Tighten to 25 Nm (18 ft. lbs.).

7. Install the exhaust gas recirculation (EGR) system module tube. For additional information, refer to Emission Control Systems.
8. Install the intake manifold shield and the 2 bolts.

^

Tighten to 12 Nm (9 ft. lbs.).

9. Connect the throttle control and the TP sensor electrical connectors.

10. Install the coolant thermostat. For additional information, refer to Cooling System.
11. Install the generator bracket and the 4 bracket bolts.

^

Tighten to 10 Nm (89 inch lbs.).

12. Connect the generator electrical connector.
13. Connect the evaporative emission (EVAP) canister purge valve hoses to the TB and the EVAP canister purge valve. For additional information,

refer to Fuel Delivery and Air Induction.

14. Connect the intake manifold vacuum hose to the TB spacer.
15. Connect the EGR system module vacuum and electrical connectors.
16. Connect the PCV tube quick connect coupling to the TB spacer. For additional information, refer to Fuel Delivery and Air Induction.
17. Connect the brake booster vacuum hose to the intake manifold.
18. Install the heater hose and spring clamp.
19. Connect the fuel rail pressure and temperature sensor vacuum and electrical connectors.
20. Connect the 8 fuel injector electrical connectors.
21. Install the wire harness retainer to the rear of the intake manifold.
22. Attach the wire harness retainer to the LH front fuel rail stud.
23. If equipped, attach the wire harness retainer to the intake manifold crash bracket.
24. Connect the ground connector to the RH rear fuel rail stud bolt.

25. Install the LH cowl extension.

1

Install the LH cowl extension.
