6. CAUTION:  Do not use air tools. The A/C clutch field coil can be easily damaged.

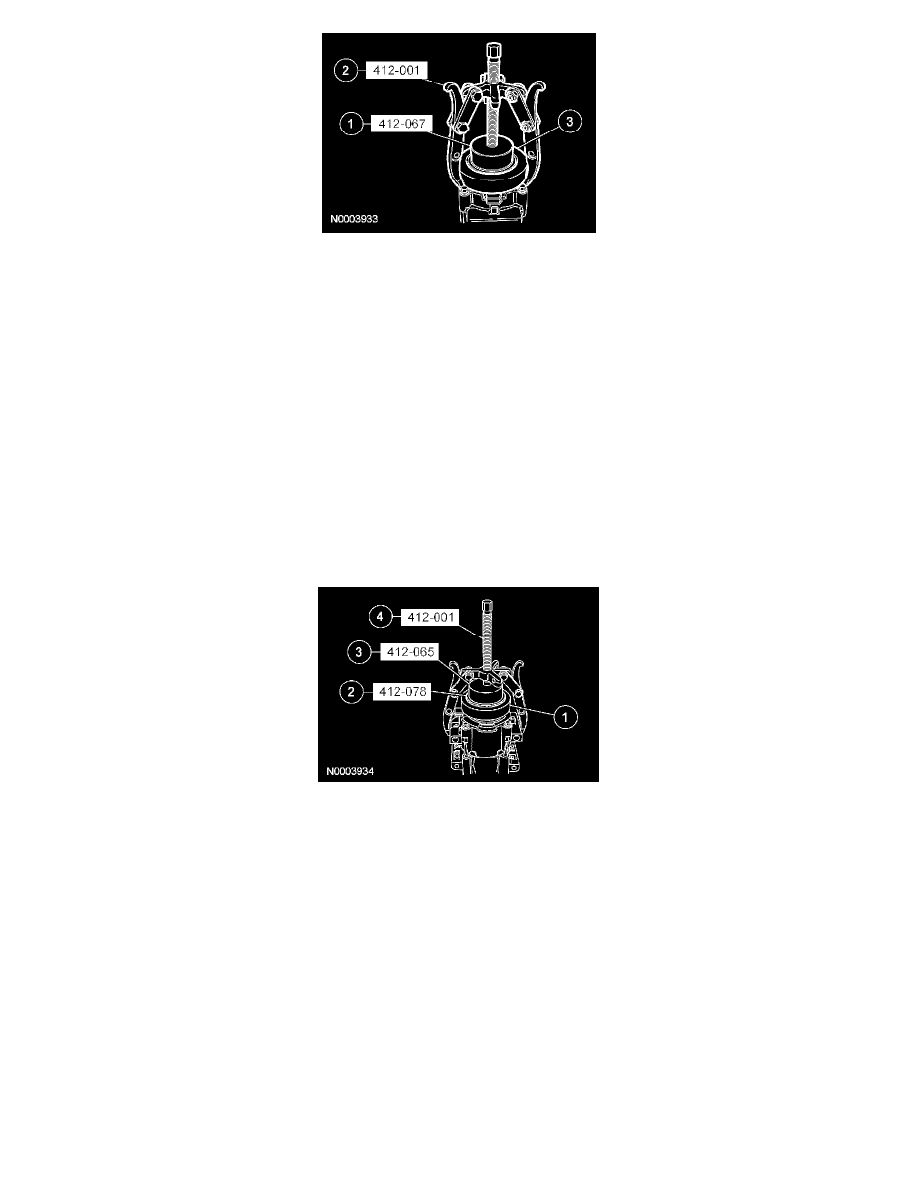

Remove the A/C clutch field coil.
1

Install the special tool.

2

Install the special tool.

3

Remove the A/C clutch field coil.

Installation

NOTE:  If installing a new A/C compressor, the A/C clutch components should be reused unless obvious signs of damage are found. If excessive
grooving is found, a new A/C clutch disc and hub and A/C compressor pulley must be installed together. Otherwise, each component can be installed
individually where needed.

1. Visually inspect the A/C clutch disc and hub, A/C compressor pulley and A/C clutch field coil for damage.

-

Inspect for physical damage, including cracked or melted components or discoloration due to excessive heat.

-

Inspect for excessive wear, including grooving in the A/C clutch disc and hub or A/C compressor pulley that is more than fingernail depth.

-

Inspect for roughness in the A/C compressor pulley bearing.

2. Clean the A/C clutch field coil and pulley mounting surfaces.

3. CAUTION:  Do not use air tools. The A/C clutch field coil can be easily damaged.

Install the A/C clutch field coil.
1

Place the A/C clutch field coil on the A/C compressor with the A/C clutch field coil electrical connector correctly positioned.

2

Place the special tool on the A/C clutch field coil.

3

Place special tool 412-065 on special tool 412-078.

4

Use special tool 412-001 to install the A/C clutch field coil.

4. NOTE:  The A/C clutch pulley is a tight fit on the A/C compressor head. It must be correctly aligned during installation.

Install the A/C clutch pulley.

5. Install the A/C clutch pulley snap ring with the bevel side out.
6. Place one nominal thickness A/C clutch disc and hub spacer inside the clutch hub spline opening.
7. Install the A/C clutch disc and hub assembly.
