Condenser HVAC: Service and Repair

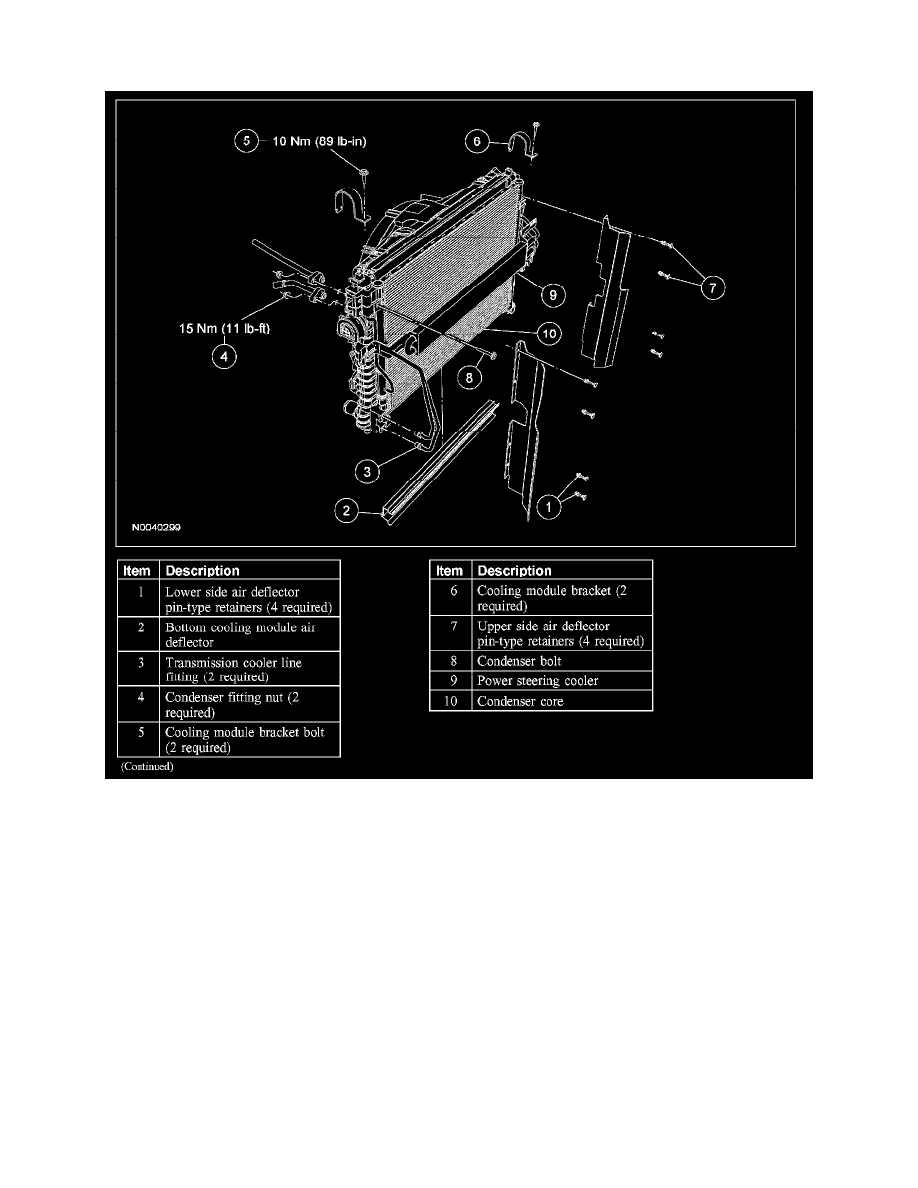

CONDENSER CORE

Removal and Installation

NOTE:

-

The condenser core is a combination cooler with the bottom rows being used as an oil to air transmission cooler. If a new A/C condenser is being
installed to correct a suspected refrigerant leak due to fluorescent dye being found on the condenser, it should be verified that the dye is not a
result of a transmission fluid leak.

-

Installation of a new suction accumulator is not required when repairing the air conditioning system, except when there is physical evidence of
system contamination from a failed A/C compressor or damage to the suction accumulator.

1. Recover the refrigerant.
2. With the vehicle in NEUTRAL, position it on a hoist.
3. Remove the upper radiator sight shield.
4. Remove the 4 lower side air deflector pin-type retainers.
5. Remove the bottom cooling module air deflector.
6. Disconnect the 2 transmission cooler line fittings at the condenser.
7. Remove the 2 condenser fitting nuts and disconnect the fittings.

-

Discard the O-ring seals and gasket seals.

-

To install, tighten to 15 Nm (11 lb-ft).

8. Remove the 4 upper side air deflector pin-type retainers.
