Mazda Workshop Service and Repair Manuals

Transmission Temperature Sensor/Switch: Service and Repair
Transaxle Fluid Temperature (TFT) Sensor Removal/Installation - FS5A-EL

TRANSAXLE FLUID TEMPERATURE (TFT) SENSOR REMOVAL/INSTALLATION [FS5A-EL]

WARNING:

-

A hot transaxle and ATF can cause severe burns. Turn off the engine and wait until they are cool.

-

Using compressed air can cause dirt and other particles to fly out, causing injury to the eyes. Wear protective eyeglasses whenever using
compressed air

CAUTION:

-

Water or foreign objects entering the connector can cause a poor connection or corrosion. Be sure not to drop water or foreign objects on the
connector when disconnecting it.

1. Remove the primary control valve body.

a. Disconnect the negative battery cable.

b. Disconnect the coupler component connector.

c. Remove the aerodynamic under cover NO.2.  See: Body and Frame/Splash Guard/Service and Repair/Aerodynamic Under Cover No.2

Removal/Installation

d. Remove the front crossmember.  See: Body and Frame/Frame/Cross-Member/Front Cross-Member/Service and Repair/Front Crossmember

Removal/Installation

e. Clean the transaxle exterior throughout with a steam cleaner or cleaning solvents.

f.

Drain the ATF into a separate suitable container.  See: Transmission and Drivetrain/Automatic Transmission/Transaxle/Service and
Repair/Procedures/Automatic Transaxle Fluid (ATF) Replacement - FS5A-EL

g. Remove the oil pan.

h. Remove the primary control valve body.  See: Transmission and Drivetrain/Automatic Transmission/Transaxle/Valve Body/Service and

Repair/Removal and Replacement/Control Valve Body Removal/Installation - FS5A-EL

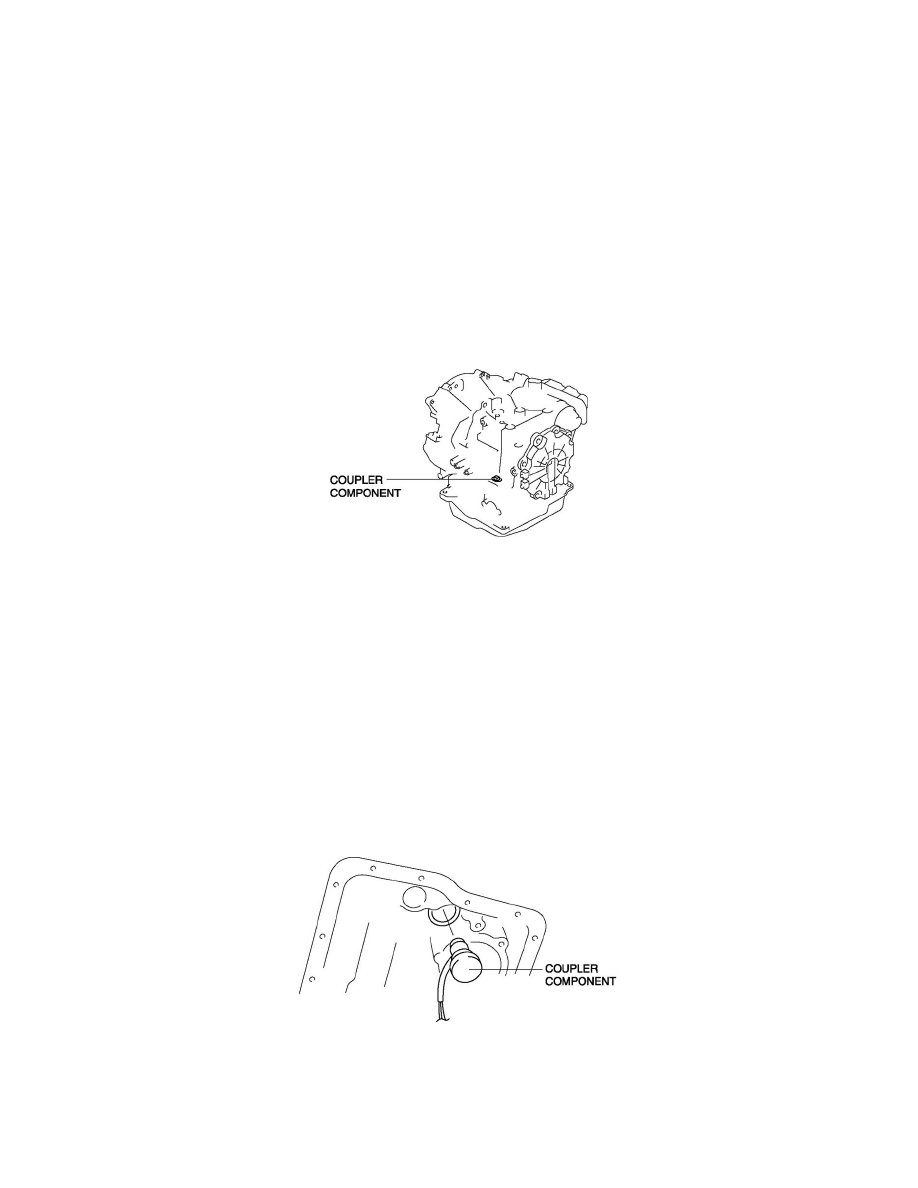

2. Remove the coupler component from the transaxle case.

3. Remove the O-ring from the coupler component.

4. Install the primary control valve body.

a. Apply ATF to a new O-ring and install it on the coupler component.

b. Install the coupler component to transaxle case.
