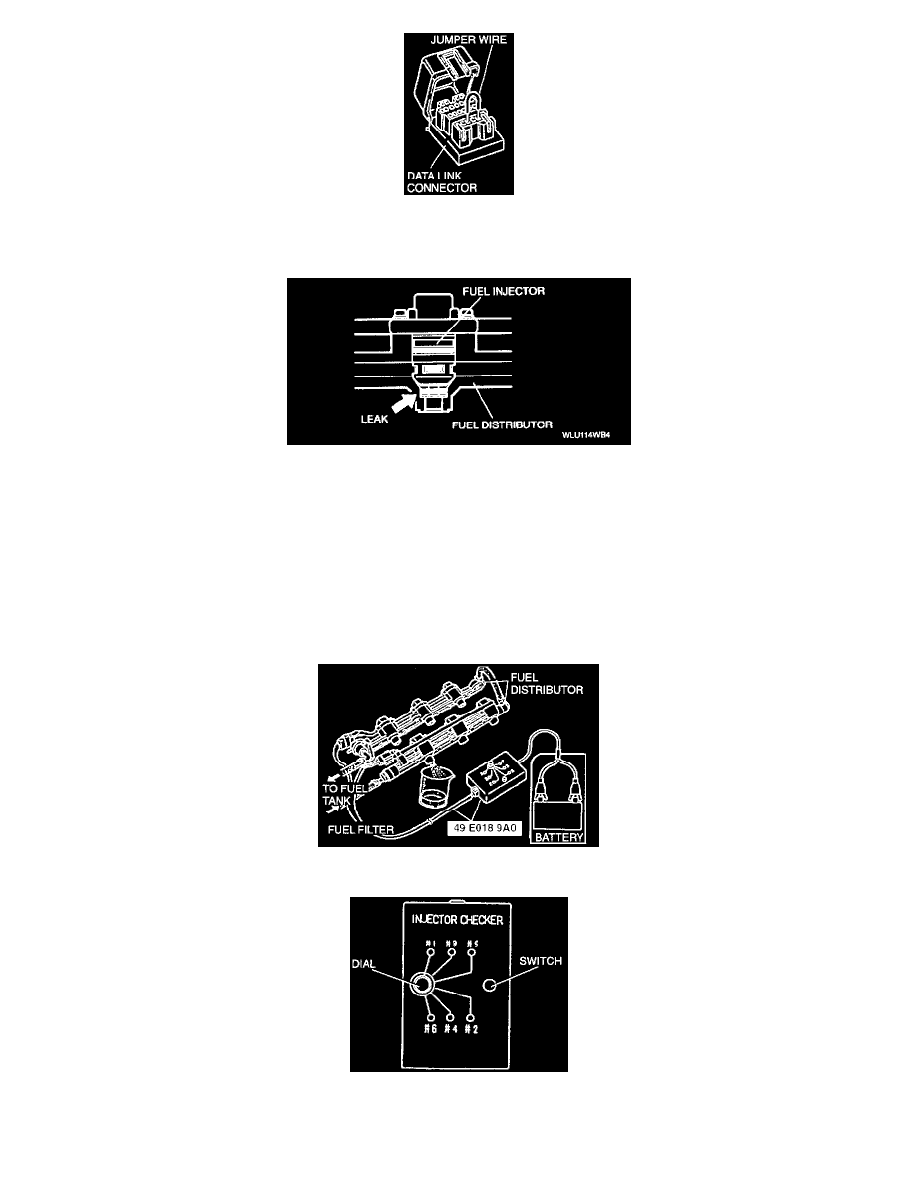

DLC-1 Fuel Pump Relay Jumper Location

3. Connect the data link connector terminals F/P and GND by using a jumper wire.

4. Turn the ignition switch to ON and check for fuel leaks from the fuel injectors.

Fuel Leakage: Less than 1 drop/2 min.

5. If not as specified, remove the leaking fuel injector and check the 0-rings and fuel distributor for damage. Replace as necessary.
6. Install the fuel injector.
7. Turn the ignition switch to ON and check for fuel leaks from fuel injector.
8. If not as specified, replace the fuel injector.

Volume Test

1. Remove the fuel injectors and fuel distributor assembly.

Fuel Injector Volume Inspection

Fuel Injector Tester Details

2. Connect the SST as shown in the figure.
