Mazda Protege LX L4-1.6L DOHC (2000)|Filters > < Drive Belt|Specifications|Page 692
Page 2
background image

-

If the belt is replaced with a new one or the belt has been on a running engine for less than 5 minutes, adjust deflection or tension to "New"
specification. Then warm up the engine, allow it to cool, and adjust deflection or tension to "Used" specification.

-

If the belt has been on a running engine for more than 5 minutes, adjust deflection or tension to "Used" specification.

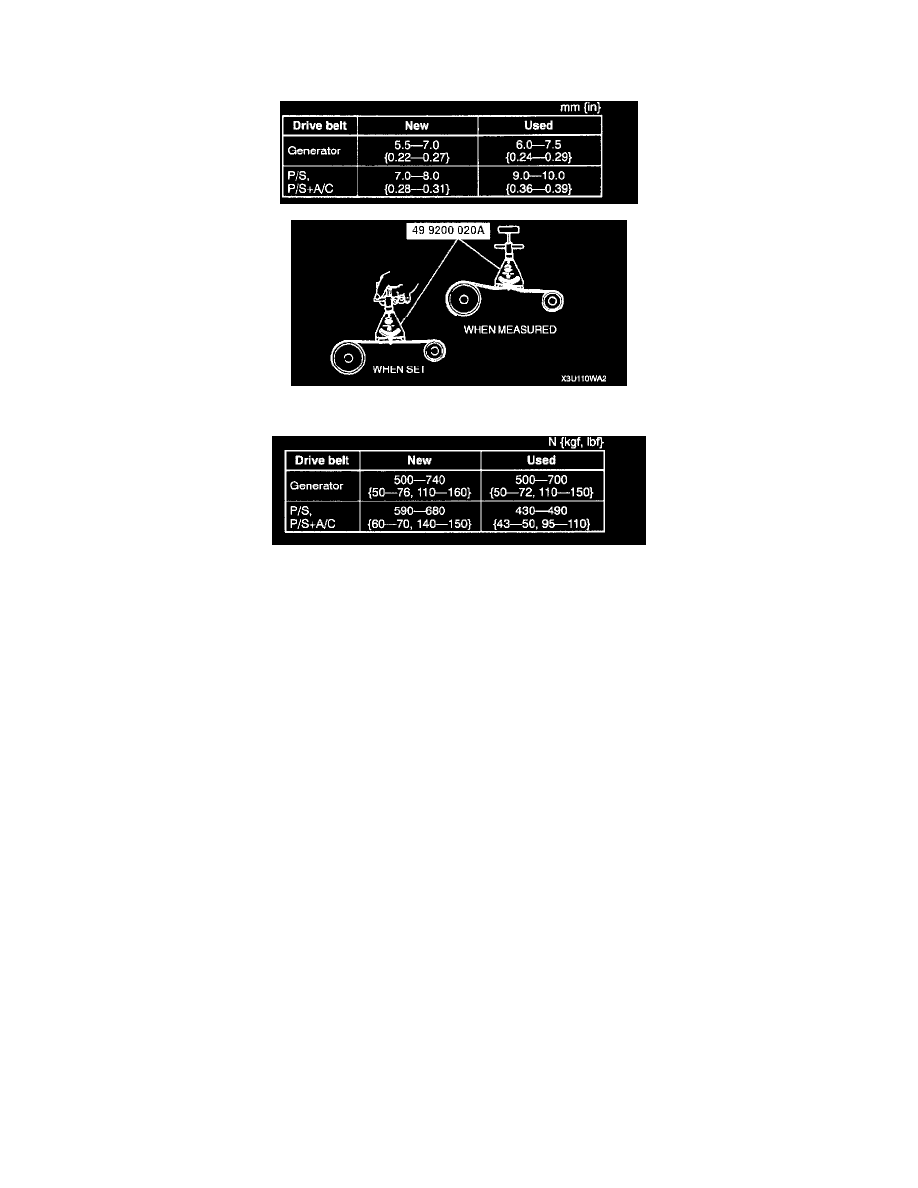

Deflection

Tension

3. Tighten mounting bolt A, B, and C.
4. Inspect the belt deflection or tension.

-

If not within "Used" specification, repeat from Step 1.
