Steering in center position

If necessary, reposition the steering wheel. When doing this, seek the best position.

Mark for the center steering position

Warning
A triggering of the airbag (malfunction in the airbag system) caused by improper work on airbag components cannot be ruled out. In the
case of such a malfunction, an unsuitable steering wheel holder could cause injury or damage.

-> Use only steering wheel holders that do not project into the area of the airbag unit!
-> Observe safety regulations when working with airbag vehicles!

Steering wheel holder

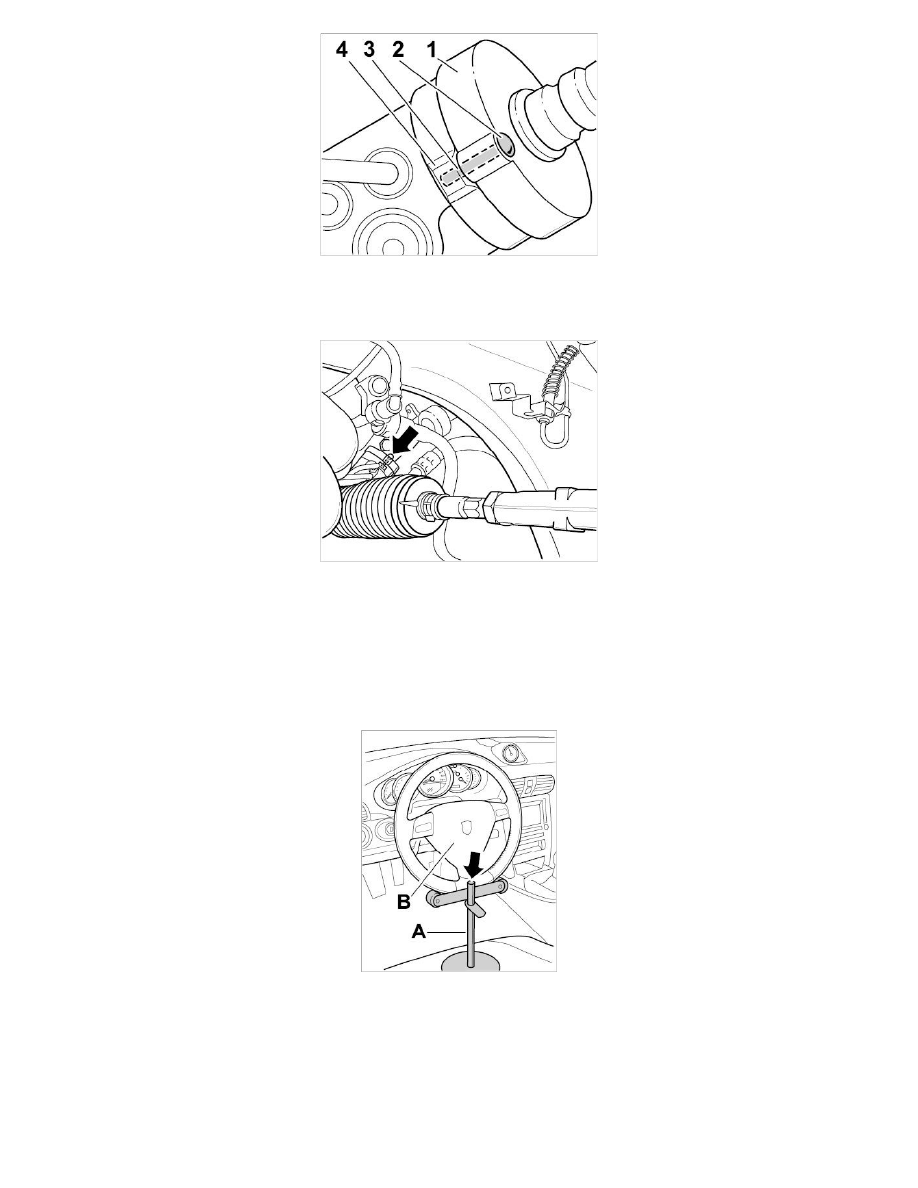

Clamp steering wheel in center position with steering wheel holder -A- Use only steering wheel holders that do not project into the area of the airbag
unit -B- If necessary, shorten guide rod of steering wheel holder at top -arrow-

Release tie rod locking nut(s) -2-. When undoing or tightening tie rod locking nuts on the square part of the tie rod -3-, with a spanner, apply
counter-pressure. Next, adjust toe at the hexagonal part -1- of the tie rod(s). Then tighten tie rod locking nuts -2- with the specified tightening torque.
