If the surface is dirty or burnt, restore it with sandpaper (No. 400) or a lathe.

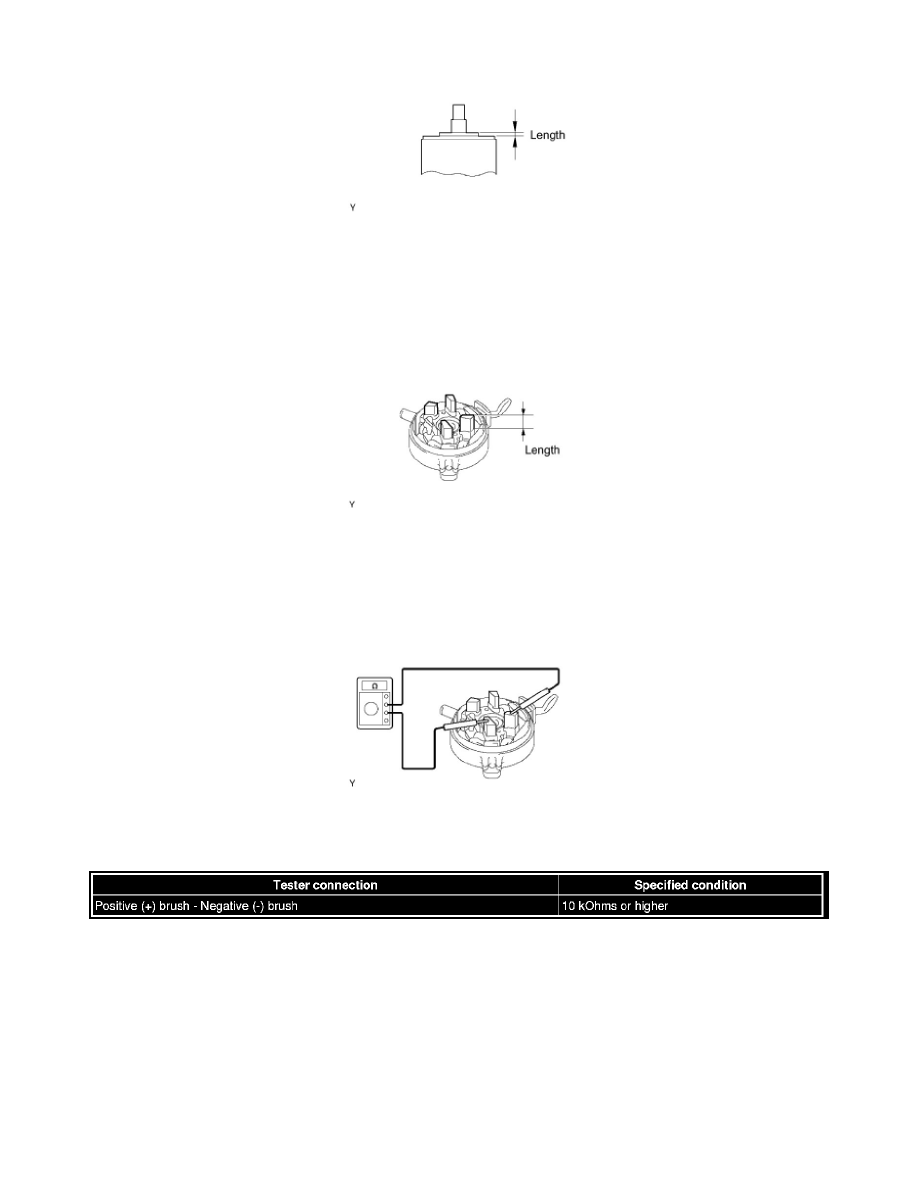

(d) Using vernier calipers, measure the commutator length.

Standard length:
3.1 mm (0.122 in.)
Maximum length:
3.8 mm (0.150 in.)

If the length is greater than the maximum, replace the armature assembly.

3. INSPECT STARTER COMMUTATOR END FRAME ASSEMBLY

(a) Using vernier calipers, measure the brush length.

Standard length:
9.0 mm (0.354 in.)
Minimum length:
4.0 mm (0.158 in.)

If the length is less than the minimum, replace the starter commutator end frame assembly.

(b) Inspect the brush holder.

(1) Measure the resistance according to the value (s) in the table below.

Standard resistance:

If the result is not as specified, replace the starter commutator end frame assembly.

4. INSPECT STARTER CENTER BEARING CLUTCH SUB-ASSEMBLY

(a) Inspect the gear teeth on the planetary gear, internal gear and starter clutch for wear and damage.

If damaged, replace the starter planetary gear or starter center bearing clutch sub-assembly. Also check the starter planetary gear for wear or
damage.
