Steering Gear: Service and Repair
Disassembly and Assembly

DISASSEMBLY

RACK HOUSING ASSEMBLY

1) Disconnect the four pipes from gearbox.

NOTE: Remove the pipes E and F as a single unit being fixed at clamp plate.

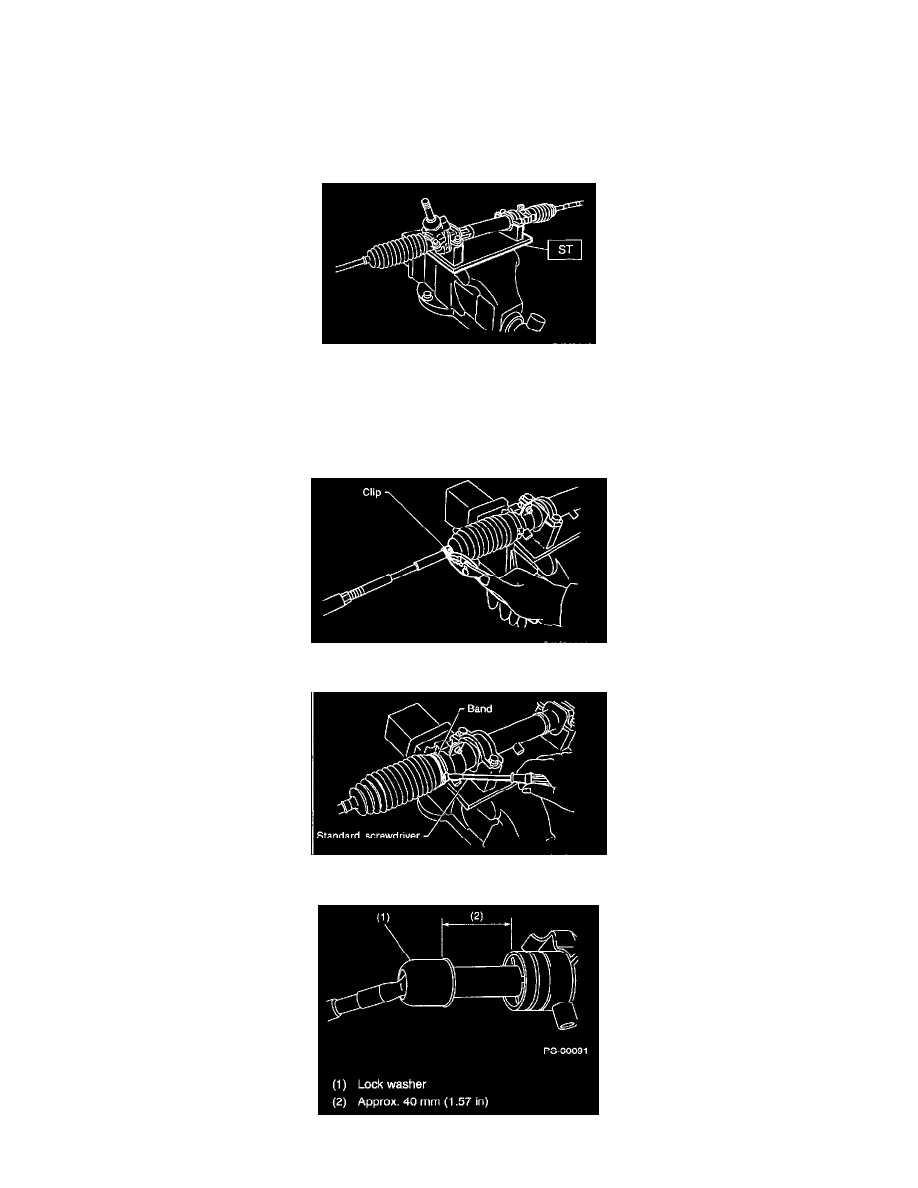

2) Secure the gearbox removed from vehicle in vice using ST.

ST 926200000 STAND

CAUTION: Secure the gearbox in a vise using ST as shown. Do not attempt to secure it without this ST.

3) Remove the tie-rod end and lock nut from gearbox.

4) Remove the small clip from boot using pliers, and then move the boot to tie-rod end side.

5) Using a flat tip screwdriver, remove the band from boot.

6) Extend the rack approximately 40 mm (1.57 inch) out. Unlock the lock washer on both side of tie-rod end using a flat tip screwdriver.
