5. Apply proper amount of liquid gasket to the entire oil pan mating surface.

Liquid gasket: THREE BOND 1217B (Part No. K0877YA020)

6. Apply liquid gasket fully to three holes other than screw holes on transmission case.

Liquid gasket: THREE BOND 1217B (Part No. K0877YA020)

7. Install the oil pan.

Tightening torque: 5 Nm (0.5 kgf-m, 3.6 ft. lbs.)

8. Pour ATF into the oil charge pipe.

Recommended fluid: Dexron III type automatic transmission fluid
Fluid capacity: Fill the same amount of fluid drained from drain plug hole.

9. Check the level of ATF.

TURBO MODEL

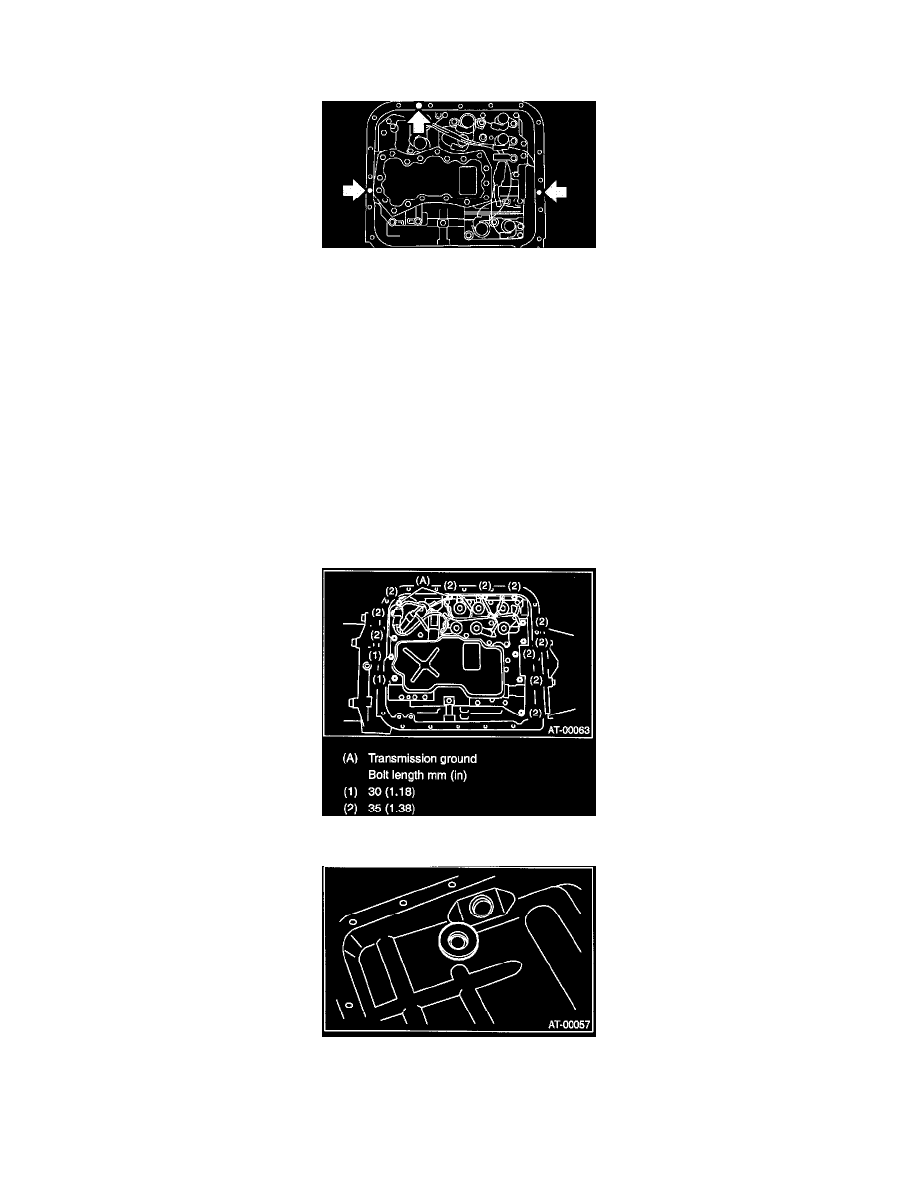

1) Check the control valve body for dirt and dust.

2) Install the control valve body and ground cable to transmission by tightening bolts evenly.

Tightening torque:

8 N.m (0.8 kgf-m, 5.8 ft-lb)

3) Attach the magnet at specified position of oil pan.

4) Apply proper amount of liquid gasket to the entire oil pan mating surface.

Liquid gasket:

THREE BOND 1217B (Part No. K0877YA020)
