1. Check continuity as indicated on image chart.
2. If continuity is not as specified, replace the switch.

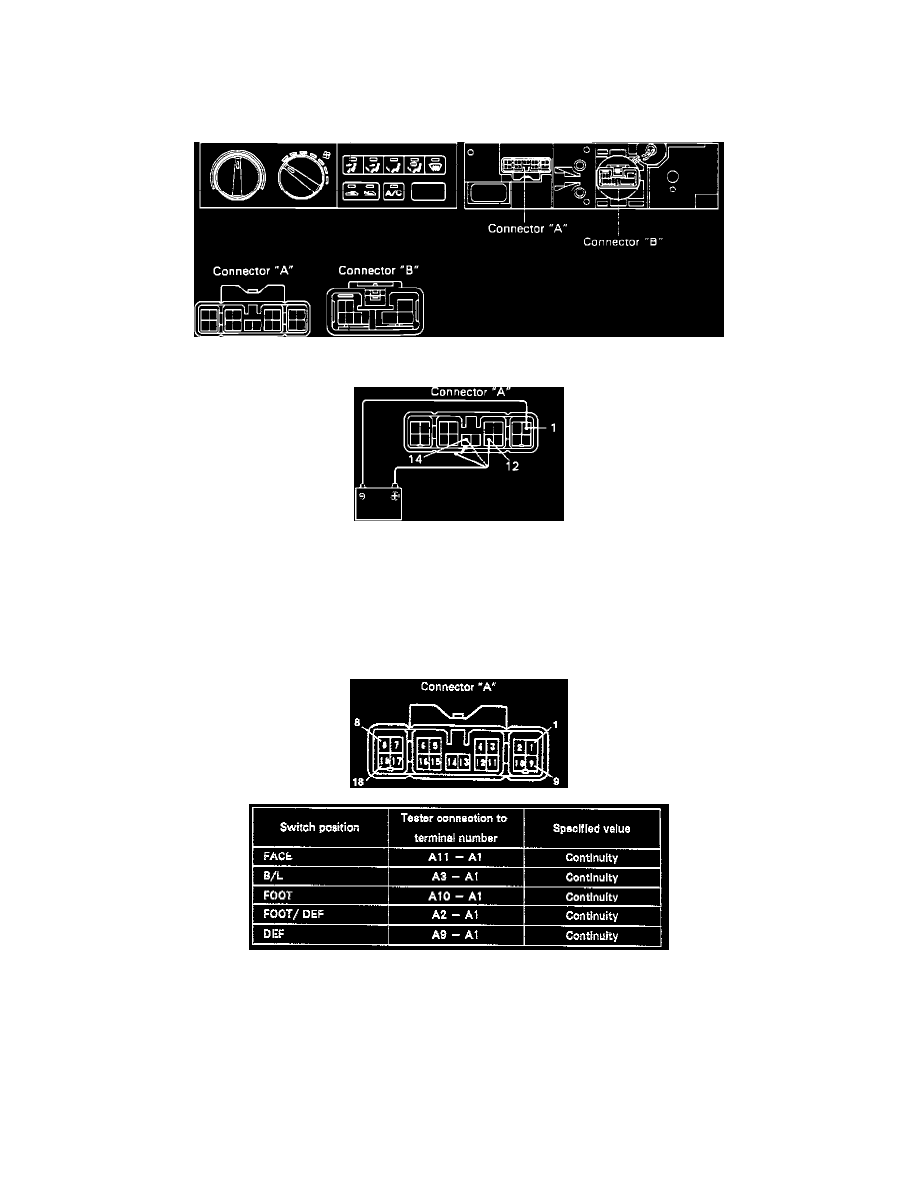

Indicator Dimming Operation

A/C Control Assembly (Push Type)

Indicator Dimming Testing

1.

Connect battery positive to terminal A-12 and negative to terminal A-1.

2.

Connect positive lead to terminal A-14 and check that mode indicator dims.

3.

If not as specified, replace A/C control assembly.

Mode Control Switches and Lamp Indicator

INSPECT MODE CONTROL SWITCH CONTINUITY

If continuity is not as specified, replace the A/C control assembly.
