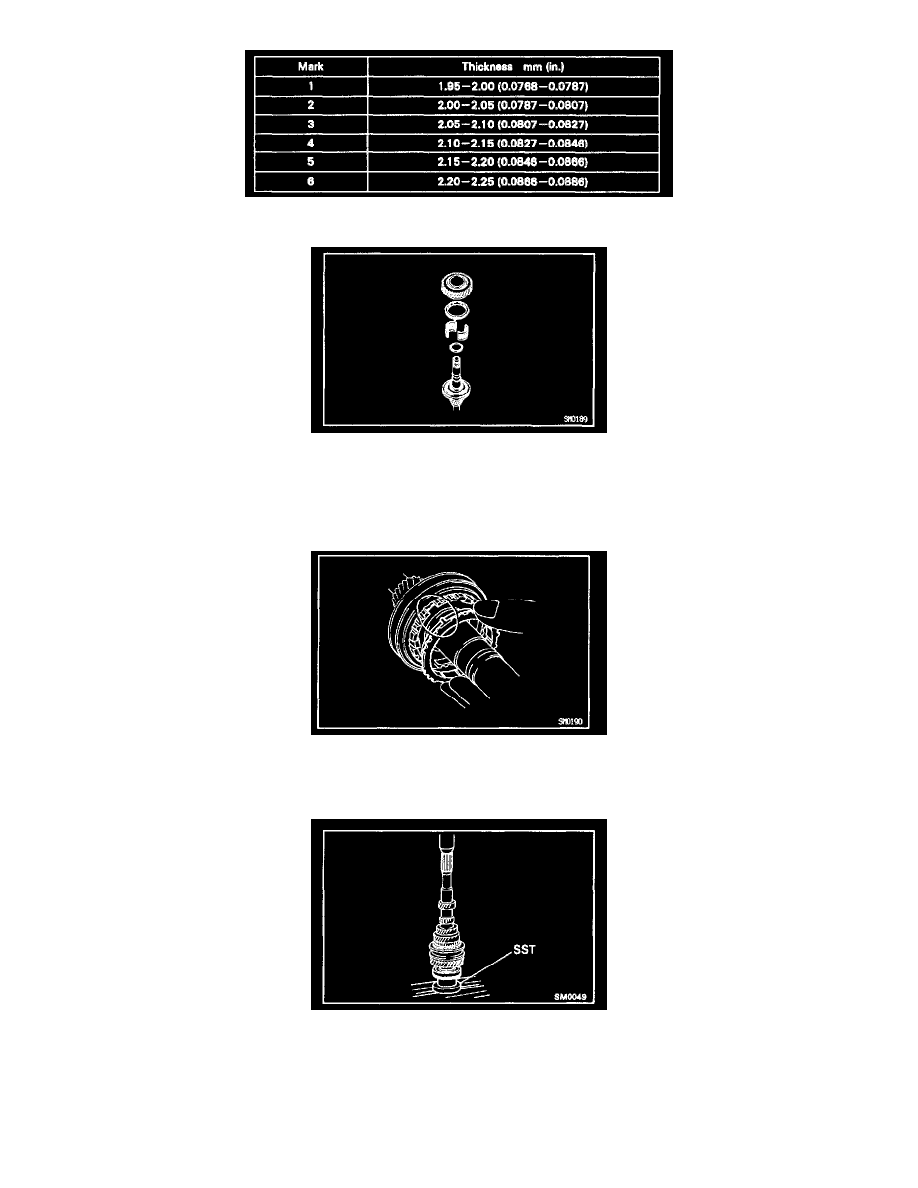

a. Select a Snap ring that will allow minimum axial play.

b. Using a snap ring expander, install the snap ring.

4. INSPECT 3RD GEAR THRUST CLEARANCE
5. INSTALL SYNCHRONIZER RING. NEEDLE ROLLER BEARINGS. SPACER, 4TH GEAR AND REAR BALL BEARING

a. Apply gear oil to the needle roller bearings.
b. Install the spacer and needle roller bearings.

c. Place the synchronizer ring on the gear.

HINT:  Align the ring slots with the shifting keys, and the ring projections with the hub slots.

d. Using SST and a press, install the rear ball bearing.

SST 09608-00071

6. INSTALL SNAP RING
