9. REMOVE REAR AXLE CARRIER

(a) Remove the front side bolt and nut of the lower suspension arm.

Torque: 74 Nm (755 kgf-cm, 55 ft. lbs.)

HINT:  At the time of installation, after stabilizing the suspension, torque the nut.

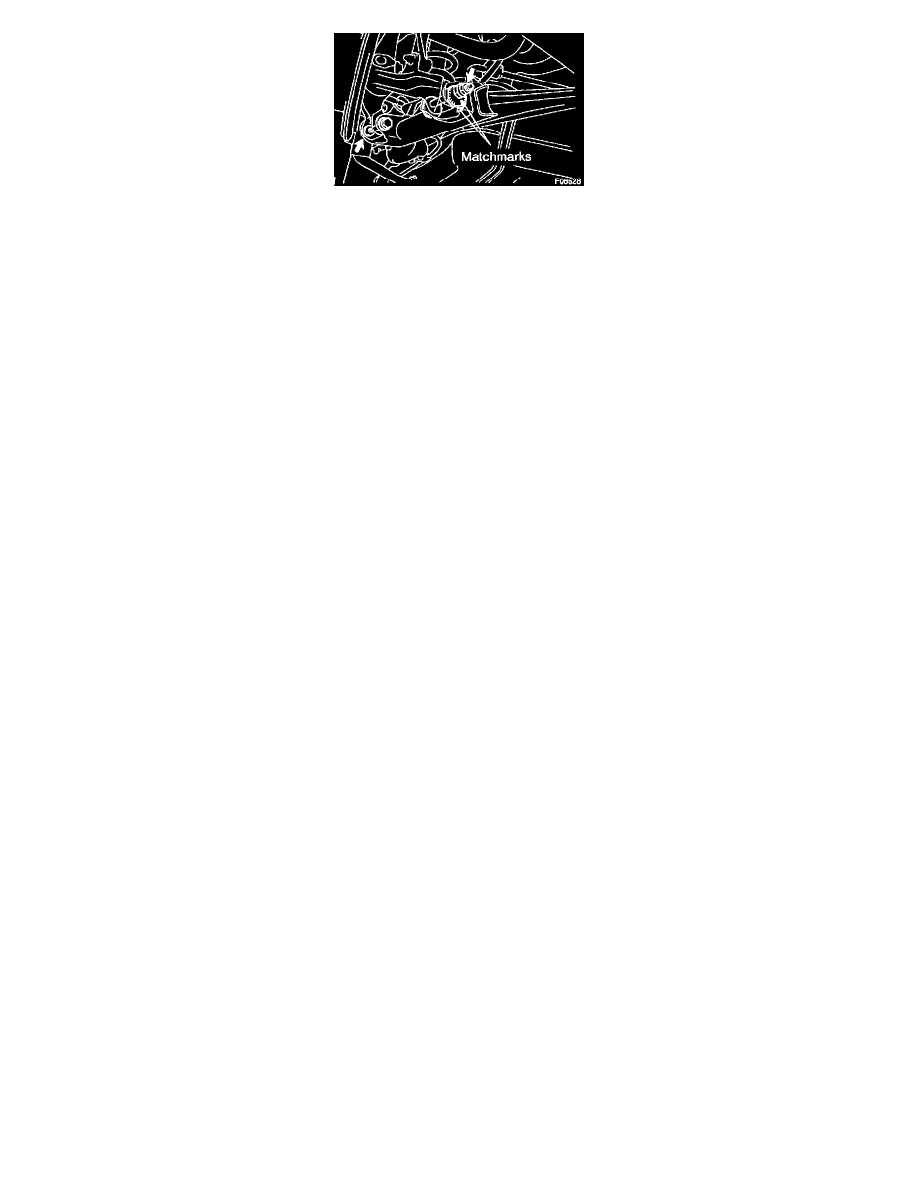

(b) Place matchmarks on both the cam plate and lower suspension arm.
(c) Remove the nut, cam plate and cam bolt.

Torque: 74 Nm (755 kgf-cm, 55 ft. lbs.)

HINT:  At the time of installation, after stabilizing the suspension, torque the nut.

(d) Remove the rear axle carrier.

INSTALLATION

Installation is in the reverse order of removal.

HINT:  After installation, check the ABS speed sensor signal and rear wheel alignment.
