24. INSPECT FLOW CONTROL VALVE COMPRESSION SPRING

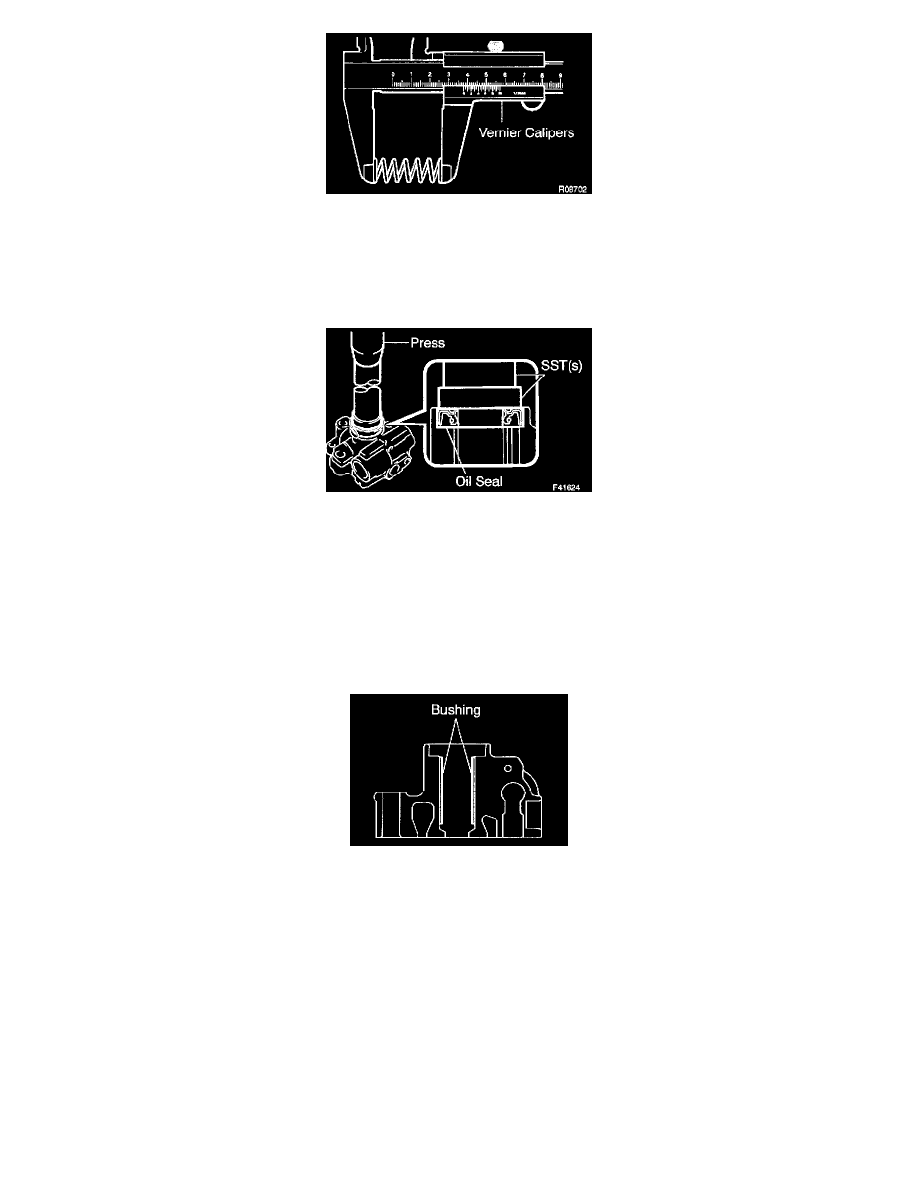

a. Using vernier calipers, measure the free length of the compression spring.

Minimum free length: 32.24 mm (1.2693 inch)
If it is less than the minimum, replace the vane pump assy.

25. INSPECT PRESSURE PORT UNION

If the union seat in the pressure port union is severely damaged, it may cause fluid leakage. In that case, replace the vane pump assy.

26. INSTALL VANE PUMP HOUSING OIL SEAL

a. Coat a new vane pump housing oil seal lip with power steering fluid.
b. Using SST(s) and a press, install the vane pump housing oil seal.

SST 09950-60010 (09951-00330), 09950-70010 (09951-07100)

NOTICE:  Make sure that the vane pump housing oil seal is installed correctly.

27. INSTALL PUMP BRACKET FRONT

a. Install the pump bracket front with the bolt.

Torque: 43 Nm (438 kgf-cm, 32 ft. lbs.)

28. INSTALL VANE PUMP SHAFT

a. Coat bushing surface of the vane pump housing front with power steering fluid.
b. Gradually insert the vane pump shaft from the pulley side.

NOTICE:
^

Do not damage the vane pump housing oil seal lip in the vane pump housing front.

^

After installation, check the vane pump housing oil seal lip.
